Weichai WP10H400E62 — Комбинированная группа механизма газораспределения
· 35 позиций в составе

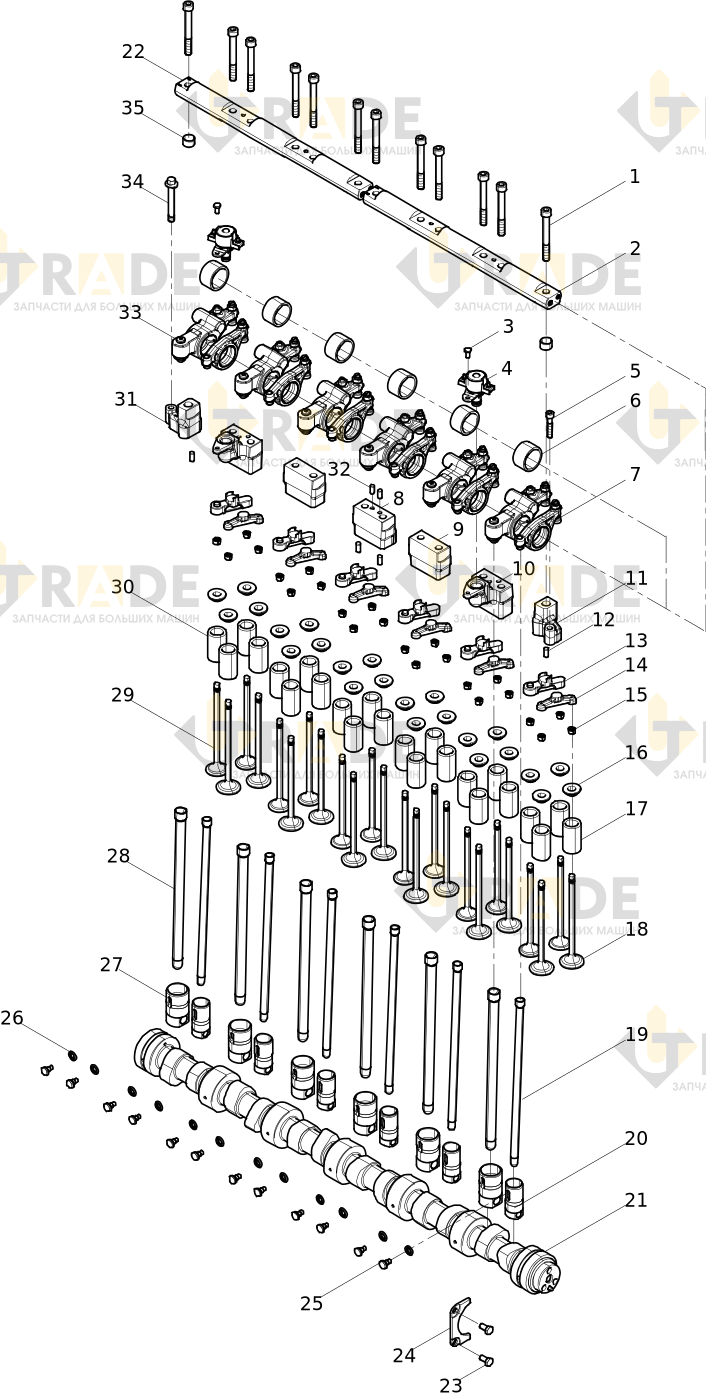

Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai WP10H400E62: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Винт с шестигранной головкой под торцевой ключ12.0
- Установка оси коромысел1.0
- Болт с шестигранной головкой2.0
- Электромагнитный клапан в сборе2.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Опорное кольцо6.0
- Коромысло впускного клапана.узел6.0
- Кронштейн рычага коромысла1.0
- Место посадки оси коромысел2.0
- Сборка оси коромысел2.0
- Заднее сиденье коромысла1.0
- Цилиндрический штифт4.0
- Комплект моста выпускного клапана6.0
- Мост впускного клапана6.0
- Втулка клапана48.0
- Верхний держатель пружины клапана24.0
- Пружина впускного клапана12.0
- Впускной клапан12.0
Ещё 17 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
