Weichai WP10H375E62 — Комбинированная группа механизма газораспределения
· 30 позиций в составе
Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai WP10H375E62: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

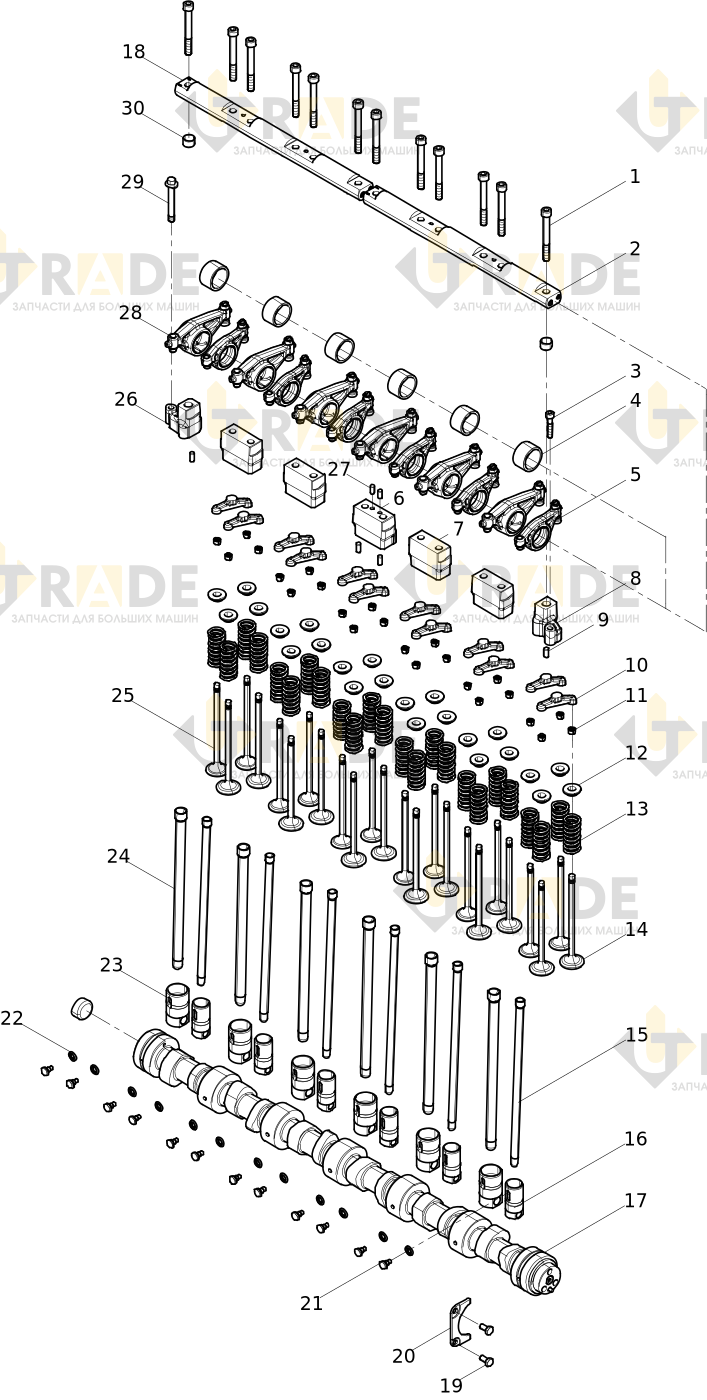

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Винт с шестигранной головкой под торцевой ключ12.0
- Установка оси коромысел1.0
- Винт с шестигранной головкой под торцевой ключ1.0
- Опорное кольцо6.0
- Коромысло впускного клапана.узел6.0
- Кронштейн рычага коромысла1.0
- Место посадки оси коромысел4.0
- Заднее сиденье коромысла1.0
- Цилиндрический штифт4.0
- Клапанный мост12.0
- Втулка клапана48.0
- Тарелка пружины клапана верхняя (снято с платформы, снято с комплектации)24.0
- Пружина впускного клапана24.0
- Впускной клапан12.0
- Узел толкателя впускного клапана6.0
Ещё 15 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
