Weichai WP10C300-15E220 — Комбинированная группа выхлопных труб
· 23 позиций в составе

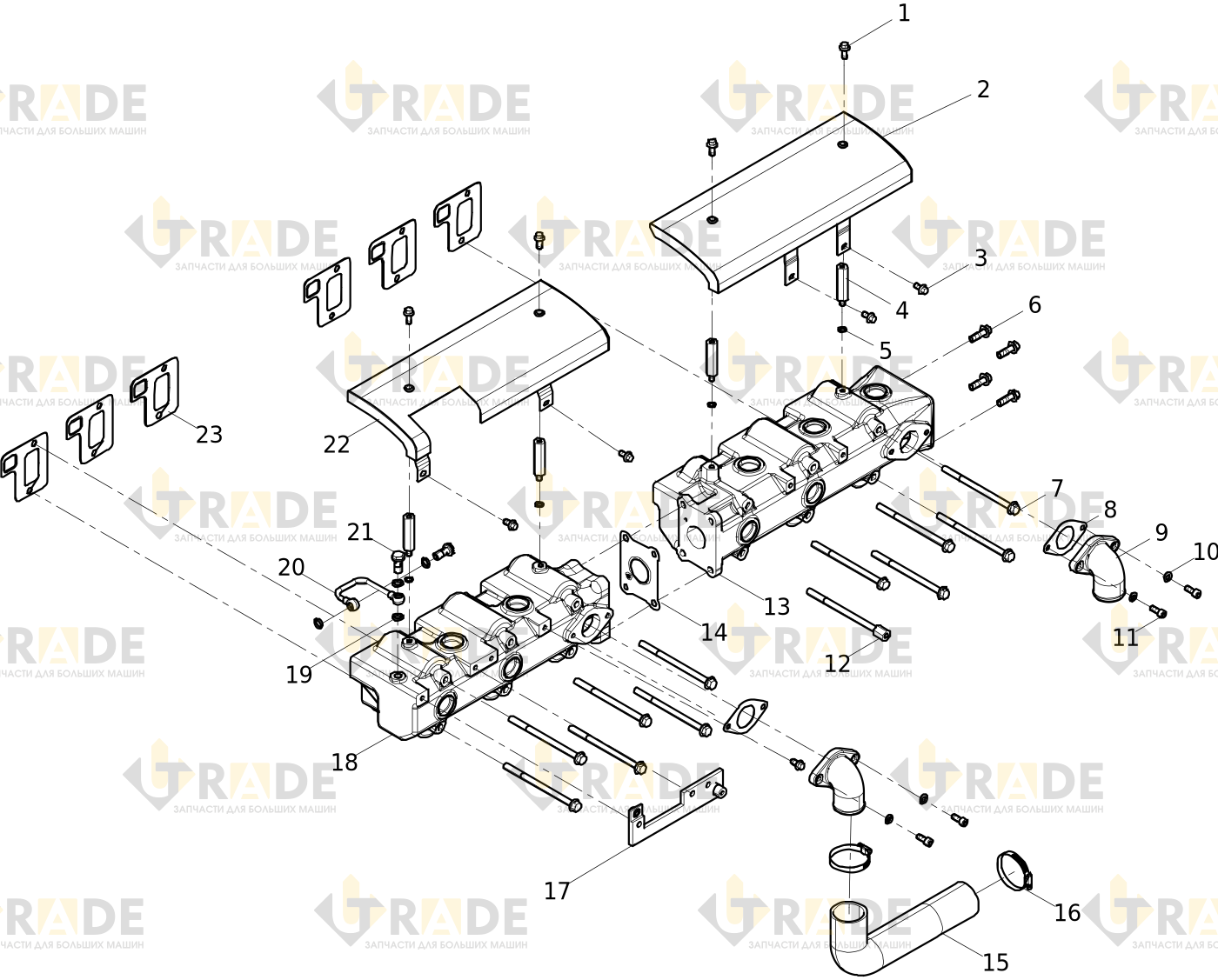

Взрыв-схема узла «Комбинированная группа выхлопных труб» Weichai WP10C300-15E220: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
12 из 23- Болт с шестигранной головкой4.0
- Сборка теплозащитного экрана выхлопной трубы1.0
- Болт с шестигранной головкой4.0
- Вкладыш распорный4.0
- Волнообразная резьбовая прокладка4.0
- Болт с шестигранной головкой4.0
- Болт выпускного коллектора11.0
- Прокладка2.0
- Выхлопная водяная труба2.0
- Шайба плоская4.0
- Болт выпускного коллектора4.0
- Болт выпускного коллектора1.0
Ещё 11 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы WP10C300-15E220
