Weichai WP10.5H430E50 — Комбинация водоотводящих труб
· 35 позиций в составе

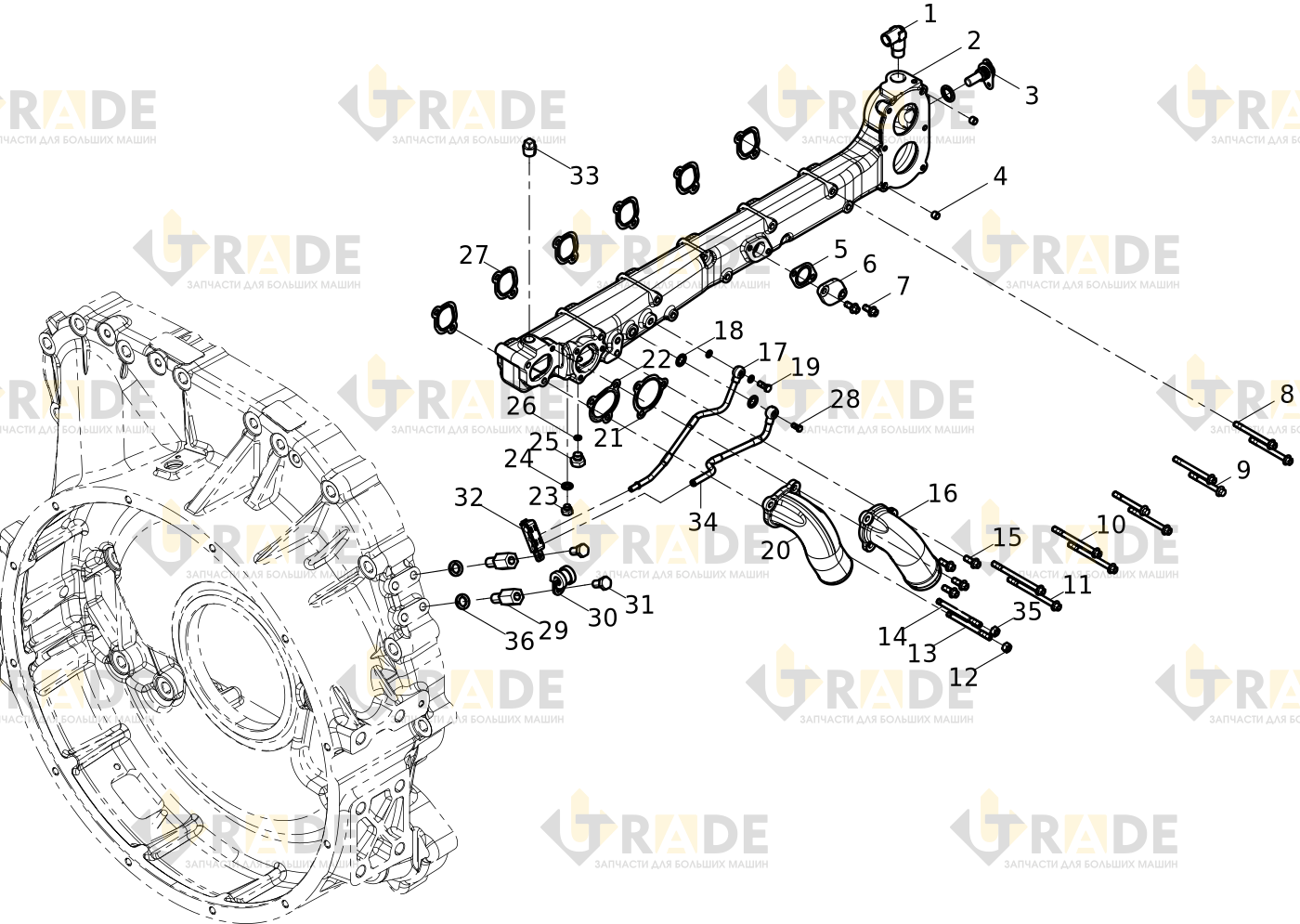

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai WP10.5H430E50: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Соединение труб1.0
- Водоотводная труба1.0
- Датчик температуры1.0
- Фиксирующая втулка2.0
- Прокладка патрубков охлаждающей жидкости охладителя EGR1.0
- Закрывающая плита1.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой4.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой2.0
- Шестигранная гайка1.0
- Двухстороняя шапилька1.0
- Болт с шестигранной головкой1.0
- Болт с шестигранной головкой4.0
- Соединитель магистрали системы охлаждения1.0
- Магистраль1.0
- Шайба уплотнительная2.0
Ещё 17 позиций состава и артикулы — после регистрации.
