Weichai WP10.380E22 — Комбинация водоотводящих труб
· 20 позиций в составе

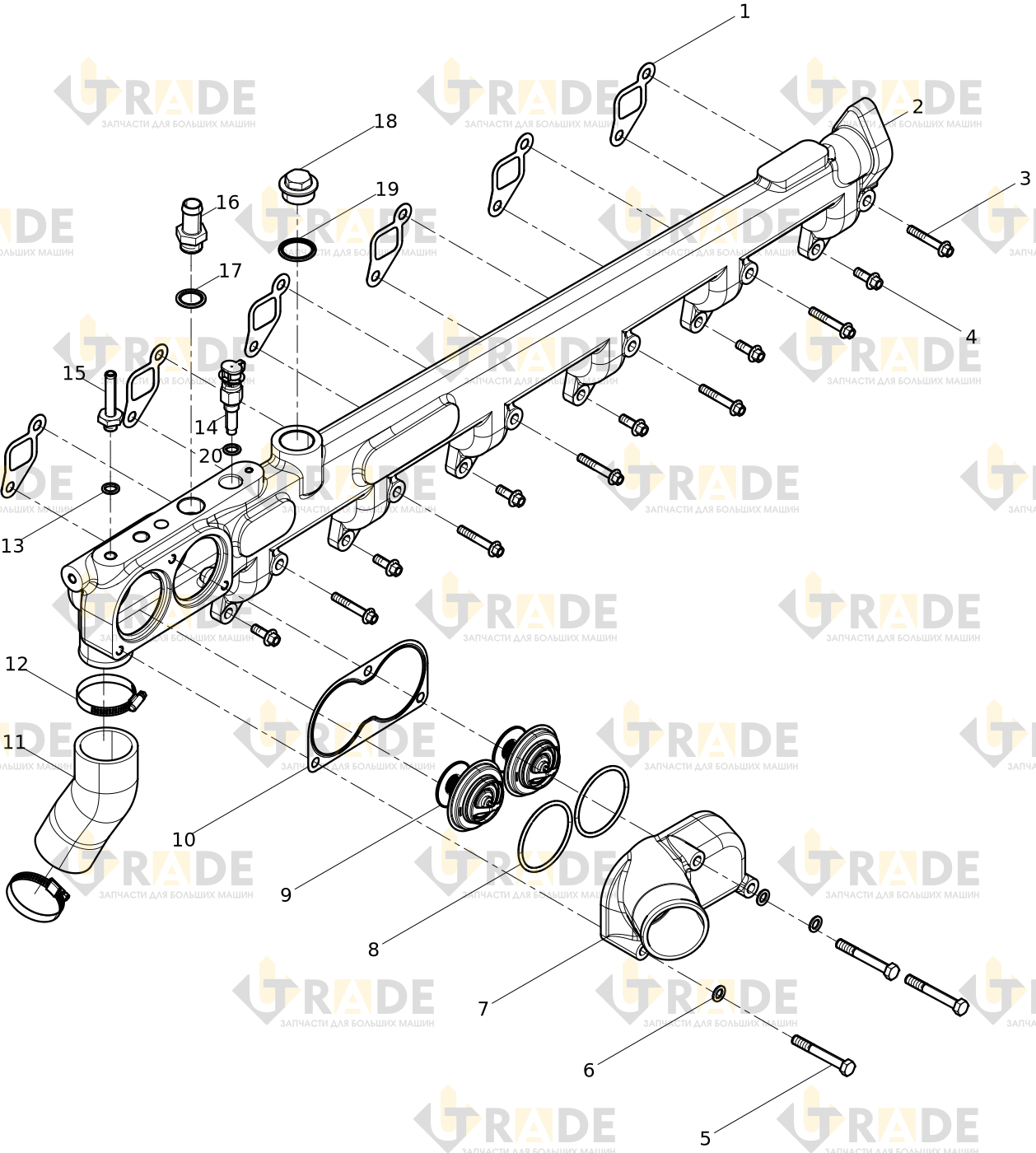

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai WP10.380E22: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Прокладка6.0
- Водоотводная труба1.0
- Болт с шестигранной головкой6.0
- Болт с шестигранной головкой6.0
- Болт с шестигранной головкой3.0
- Волнообразная резьбовая прокладка3.0
- Крышка термостата1.0
- Уплотнительное кольцо2.0
- Сборка термостата2.0
- Прокладка водовыпускной трубы1.0
