Weichai WP10.375E41 — Комбинация топливопроводов низкого давления
· 12 позиций в составе· 1 моделей

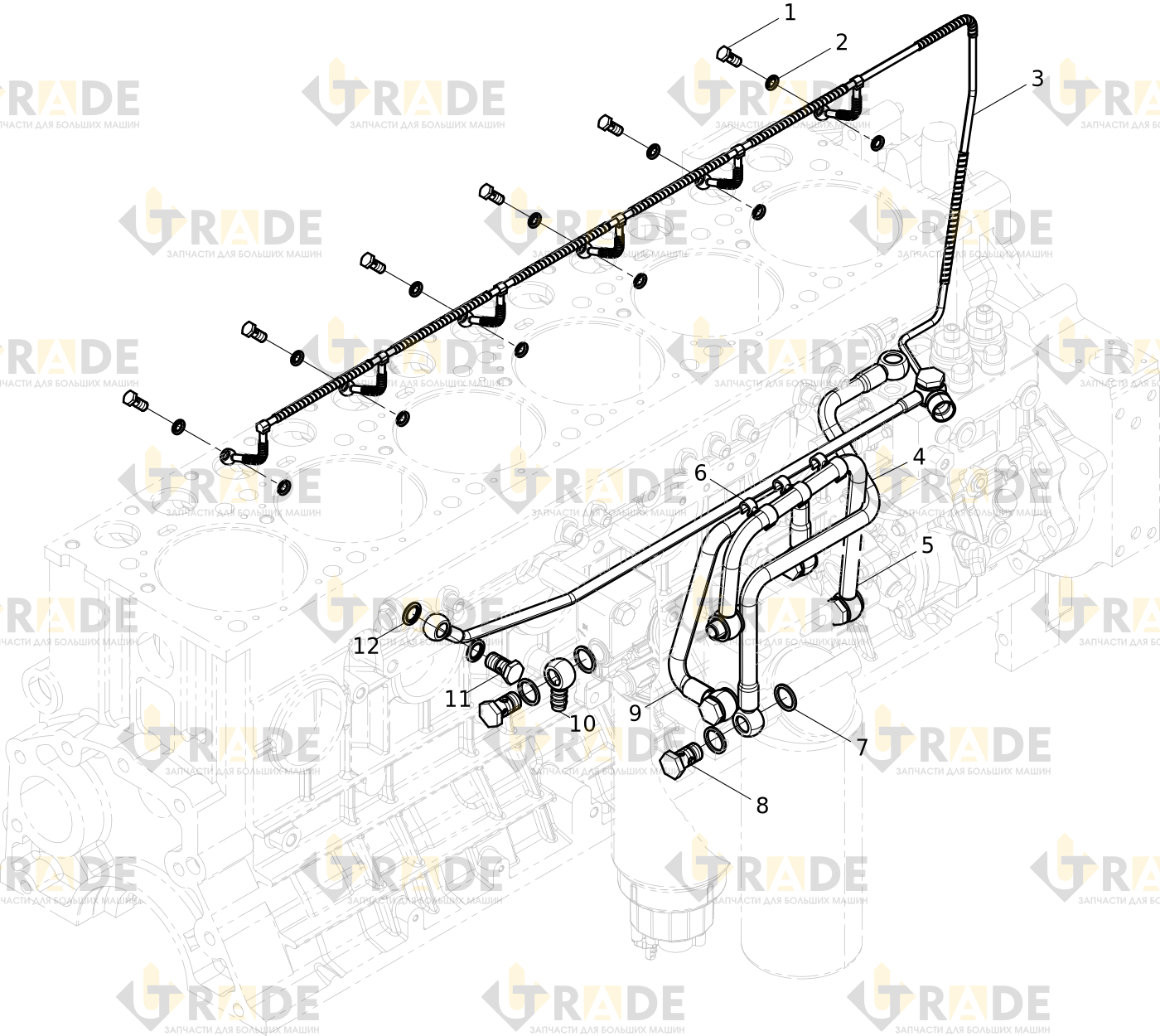

Взрыв-схема узла «Комбинация топливопроводов низкого давления» Weichai WP10.375E41: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
6 из 12- Болт6.0
- Шайба уплотнительная12.0
- Сборка обратной топливной магистрали1.0
- Сборка входного патрубка топливной системы1.0
- Сборка входного патрубка топливной системы1.0
- Хомут трубы в сборе3.0
Ещё 6 позиций состава и артикулы — после регистрации.
