Weichai WP10.375C1 — Комбинированная группа механизма газораспределения
· 27 позиций в составе
Взрыв-схема узла «Комбинированная группа механизма газораспределения» Weichai WP10.375C1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

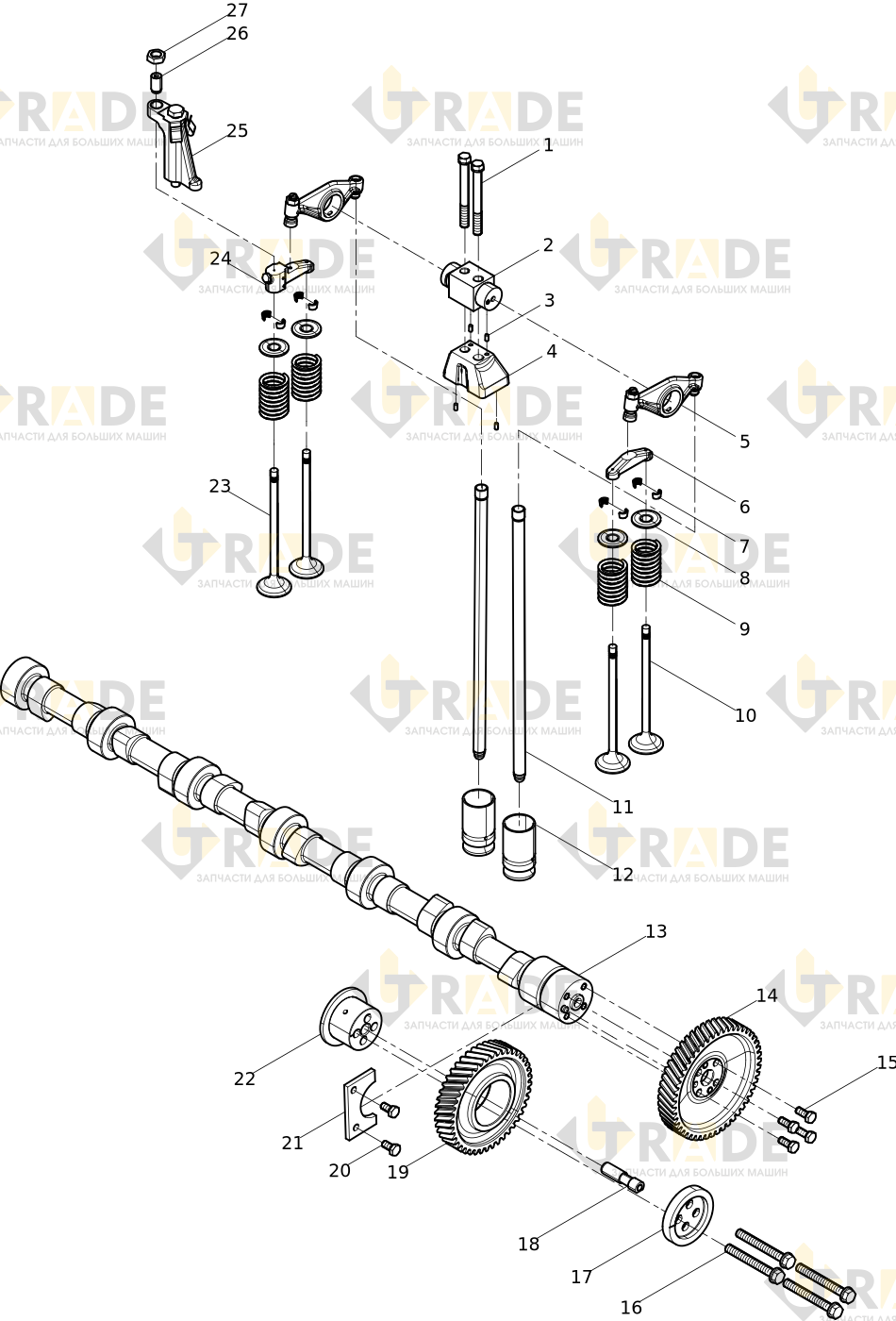

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
14 из 27- Болт с шестигранной головкой12.0
- Установка оси коромыселузел6.0
- Цилиндрический штифт30.0
- Сборка крепления коромысла6.0
- Настройка коромыслаузел12.0
- Клапанный мост6.0
- Втулка клапана48.0
- Верхний держатель пружины клапана24.0
- Пружина клапана24.0
- Впускной клапан12.0
- Штанга12.0
- Толкатель12.0
- Распределительный вал в сбореузел1.0
- Сборка промежуточной передачиузел1.0
Ещё 13 позиций состава и артикулы — после регистрации.
