Weichai WP10.290E32 — Группа блока цилиндров
· 25 позиций в составе

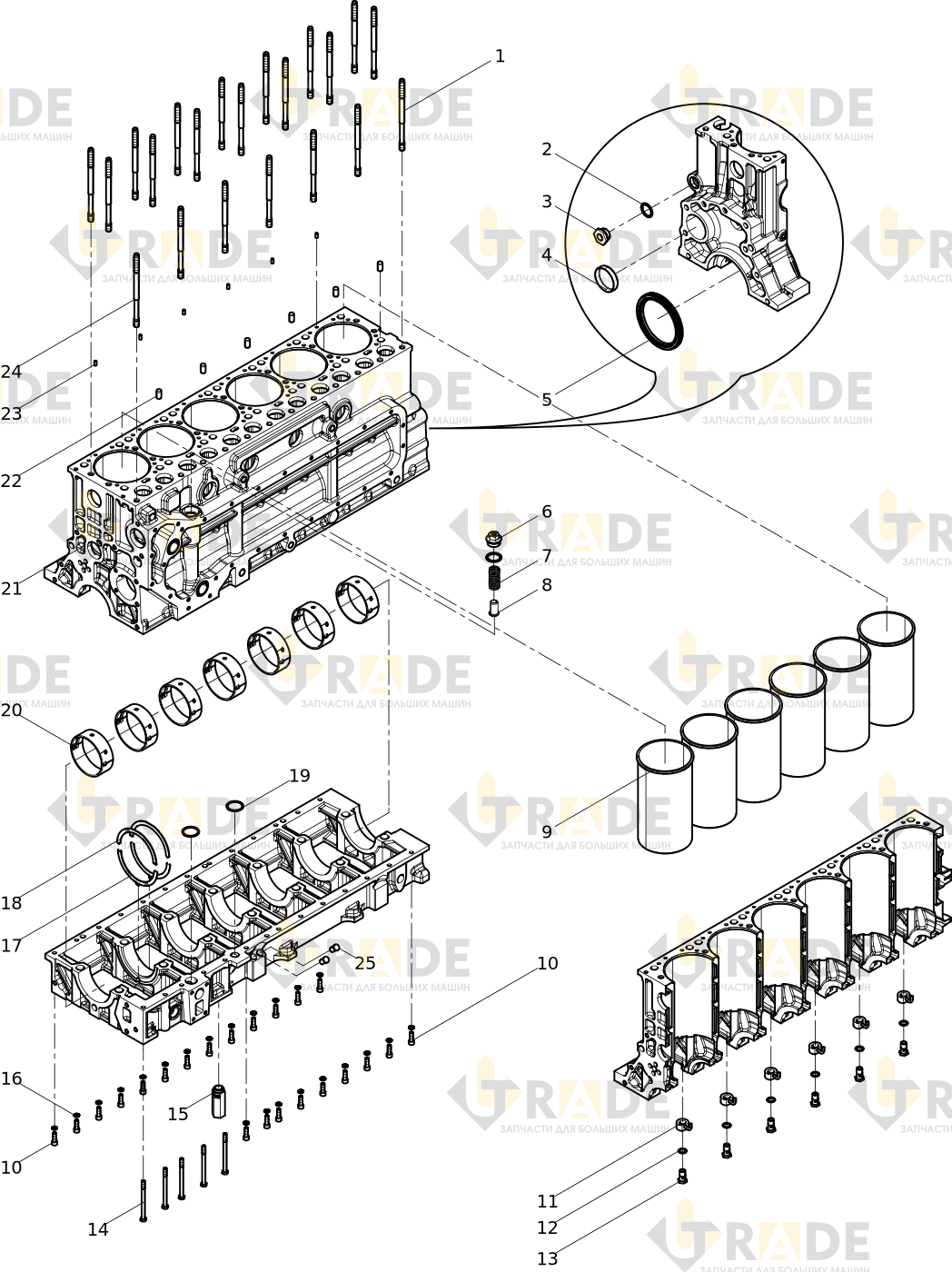

Взрыв-схема узла «Группа блока цилиндров» Weichai WP10.290E32: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Болт головки блока цилиндров18.0
- Шайба2.0
- Пробка с шестигранной головкой1.0
- Чашевая загрушка1.0
- Задний сальник коленвала1.0
- Пробка с шестигранной головкой1.0
- Пружина предохранительного клапана масляного насоса1.0
- Предохранительный клапан масла1.0
- Гильза цилиндра6.0
- Винт с шестигранной головкой под торцевой ключ22.0
- Узел форсунки поршня6.0
- Уплотнительная шайба6.0
- Пустотелый болт6.0
Ещё 12 позиций состава и артикулы — после регистрации.
