Weichai WHM6210LC1360-1A0 — Группа магистрали смазки турбокомпрессора
· 42 позиций в составе

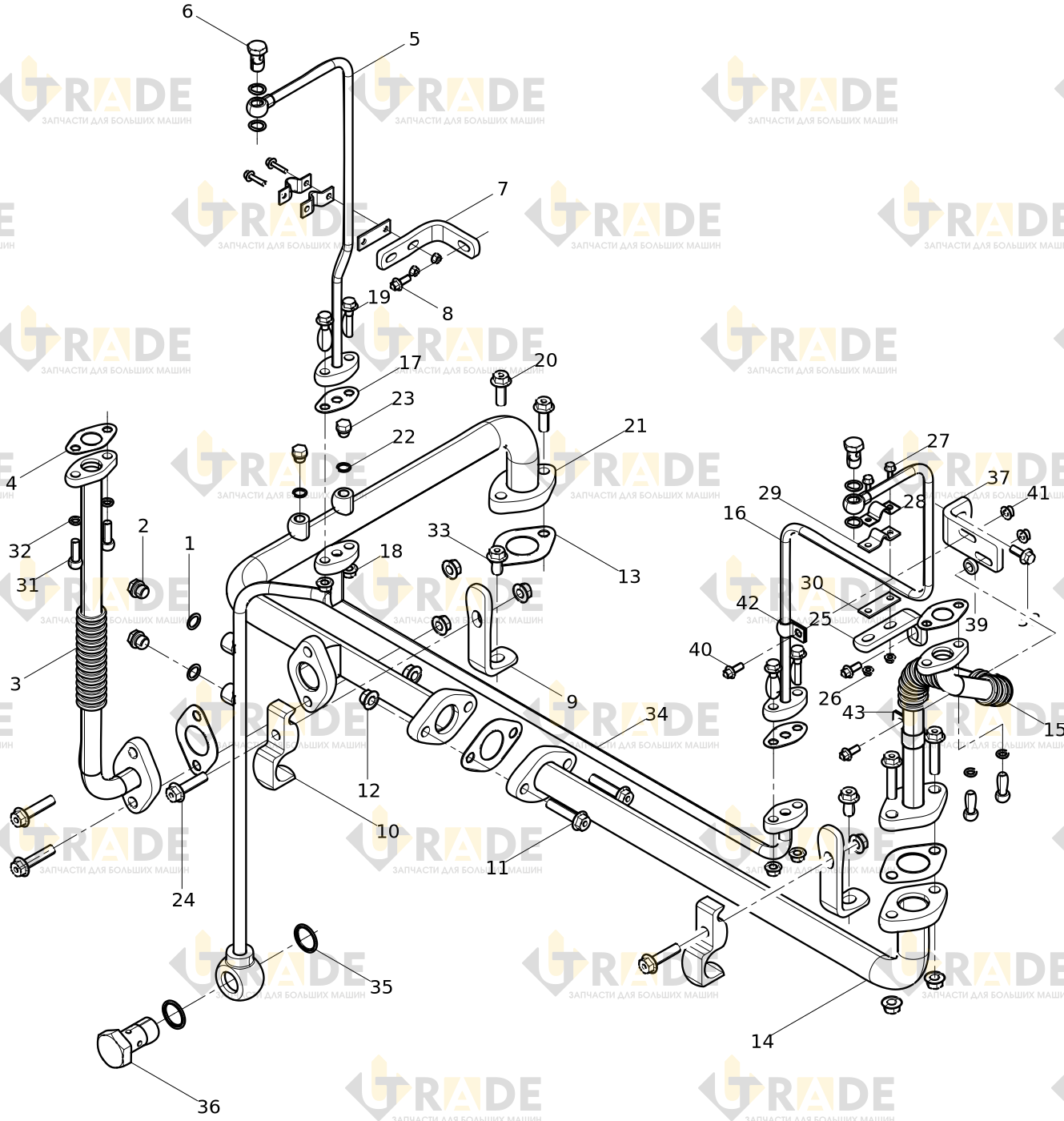

Взрыв-схема узла «Группа магистрали смазки турбокомпрессора» Weichai WHM6210LC1360-1A0: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Уплотнительная шайба6.0
- Пробка с шестигранной головкой2.0
- Сборка магистрали смазки турбокомпрессора1.0
- Прокладка2.0
- Сборка магистрали смазки турбокомпрессора1.0
- Болт2.0
- Скоба1.0
- Болт с шестигранной головкой2.0
- Скоба2.0
- Хомут2.0
- Болт с шестигранной головкой6.0
- Шестигранная гайка8.0
- Прокладка4.0
- Сборка сливной магистрали системы смазки1.0
- Сборка магистрали смазки турбокомпрессора1.0
- Сборка магистрали смазки турбокомпрессора1.0
- Прокладка2.0
- Шестигранная гайка4.0
- Болт с шестигранной головкой4.0
- Болт с шестигранной головкой2.0
- Сборка сливной магистрали системы смазки1.0
