Weichai WHM6160C620-5 — Группа впускного коллектора
· 32 позиций в составе
Взрыв-схема узла «Группа впускного коллектора» Weichai WHM6160C620-5: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

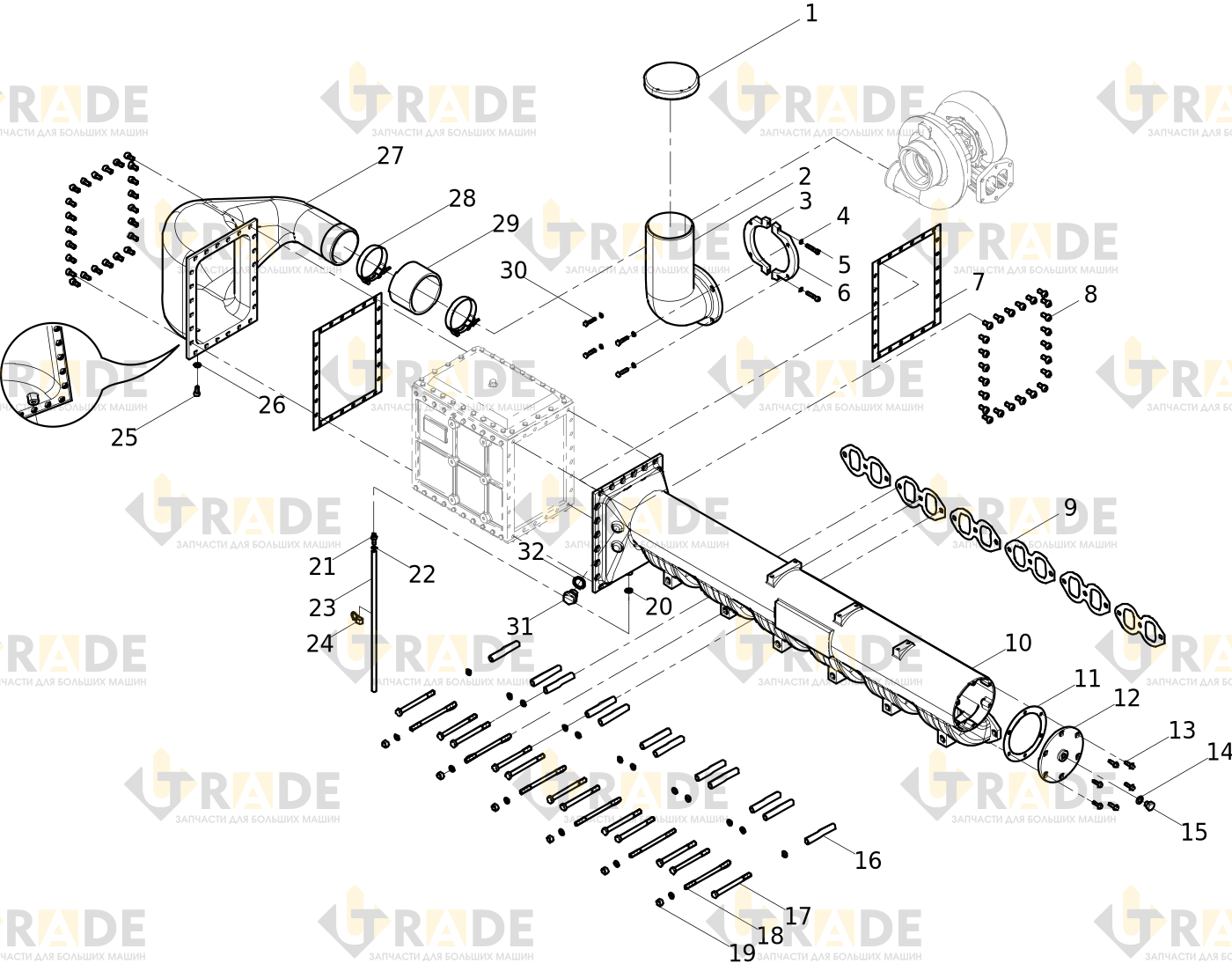

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
16 из 32- Пластина1.0
- Впускной соединительный патрубок1.0
- Фланец1.0
- Пружинная шайба2.0
- Винт с шестигранной головкой под торцевой ключ2.0
- Фланец1.0
- Прокладка2.0
- Винт с шестигранной головкой под торцевой ключ48.0
- Прокладка6.0
- Впускной коллектор1.0
- Прокладка1.0
- Закрывающая плита1.0
- Болт с шестигранной головкой6.0
- Прокладка1.0
- Пробка с шестигранной головкой1.0
- Труба12.0
Ещё 16 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы WHM6160C620-5
