Weichai WD618.C-11 — Комбинация водоотводящих труб
· 20 позиций в составе

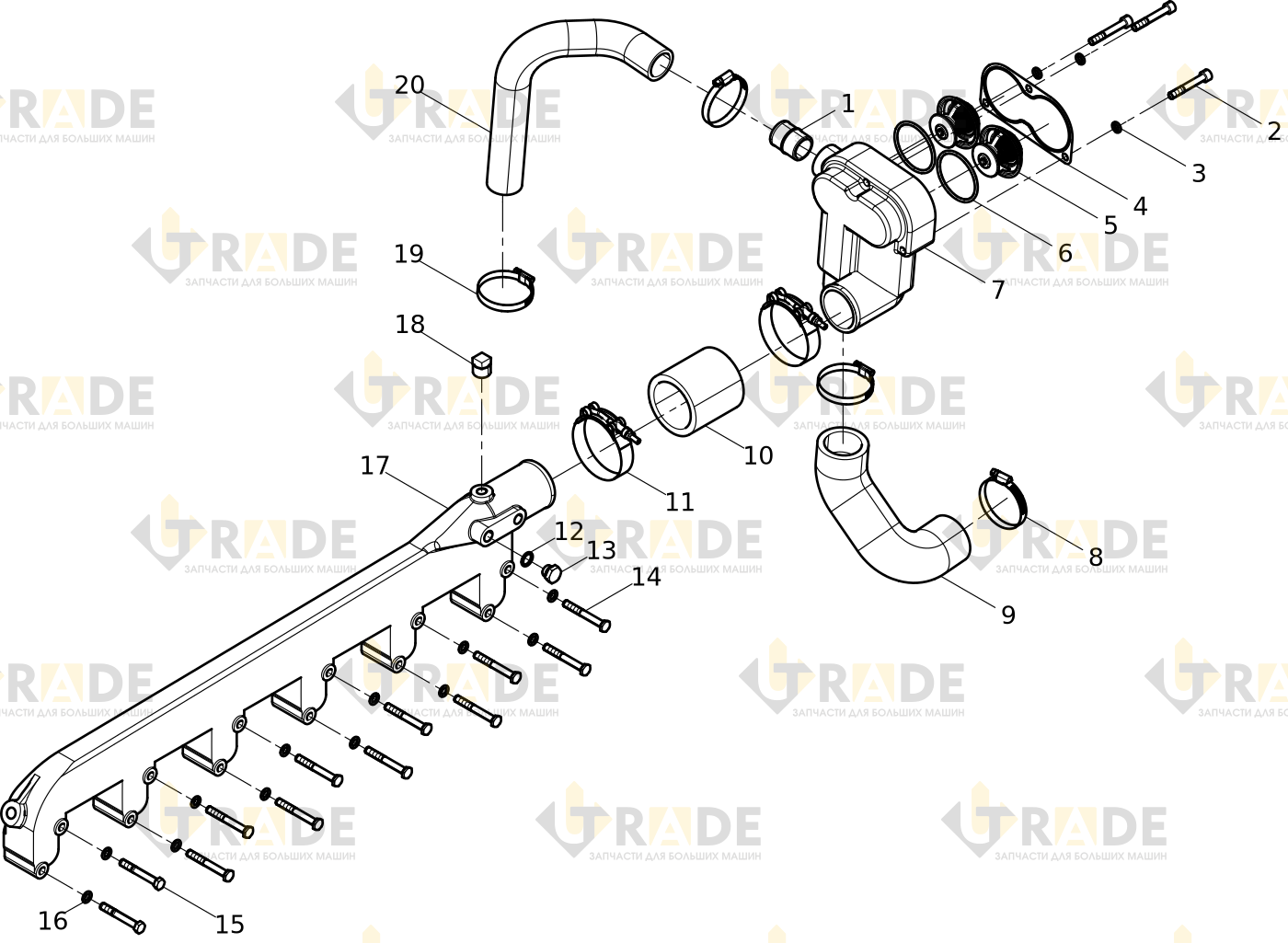

Взрыв-схема узла «Комбинация водоотводящих труб» Weichai WD618.C-11: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 20- Соединение труб1.0
- Винт с шестигранной головкой под торцевой ключ3.0
- Пружинная шайба3.0
- Прокладка водовыпускной трубы1.0
- Термостат2.0
- Уплотнительное кольцо2.0
- Корпус термостата1.0
- Хомут2.0
- Соединительный шланг охлаждающей жидкости1.0
- Соединительный шланг охлаждающей жидкости1.0
Ещё 10 позиций состава и артикулы — после регистрации.
