Weichai WD615.67CD — Вал привода в сборе
· 22 позиций в составе
Взрыв-схема узла «Вал привода в сборе» Weichai WD615.67CD: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

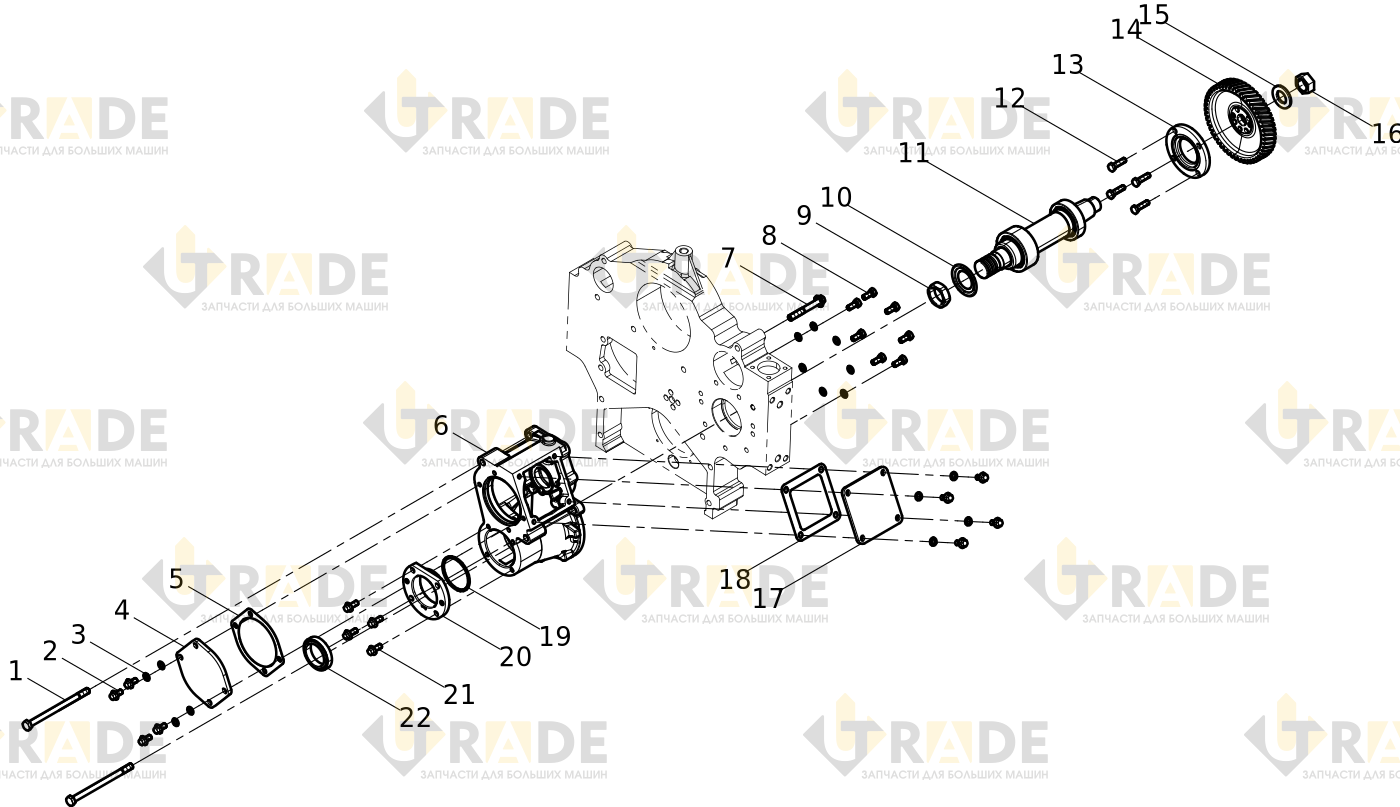

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Болт с шестигранной головкой2.0
- Болт с шестигранной головкой8.0
- Волнообразная резьбовая прокладка15.0
- Закрывающая плита1.0
- Прокладка1.0
- Картер воздушного компрессора1.0
- Болт с шестигранной головкой1.0
- Болт с шестигранной головкой7.0
- Гайка1.0
- Разделительная пластина1.0
- Приводной вал в сбореузел1.0
Ещё 11 позиций состава и артикулы — после регистрации.
