Weichai WD615.44 — Клапанный механизм
· 25 позиций в составе

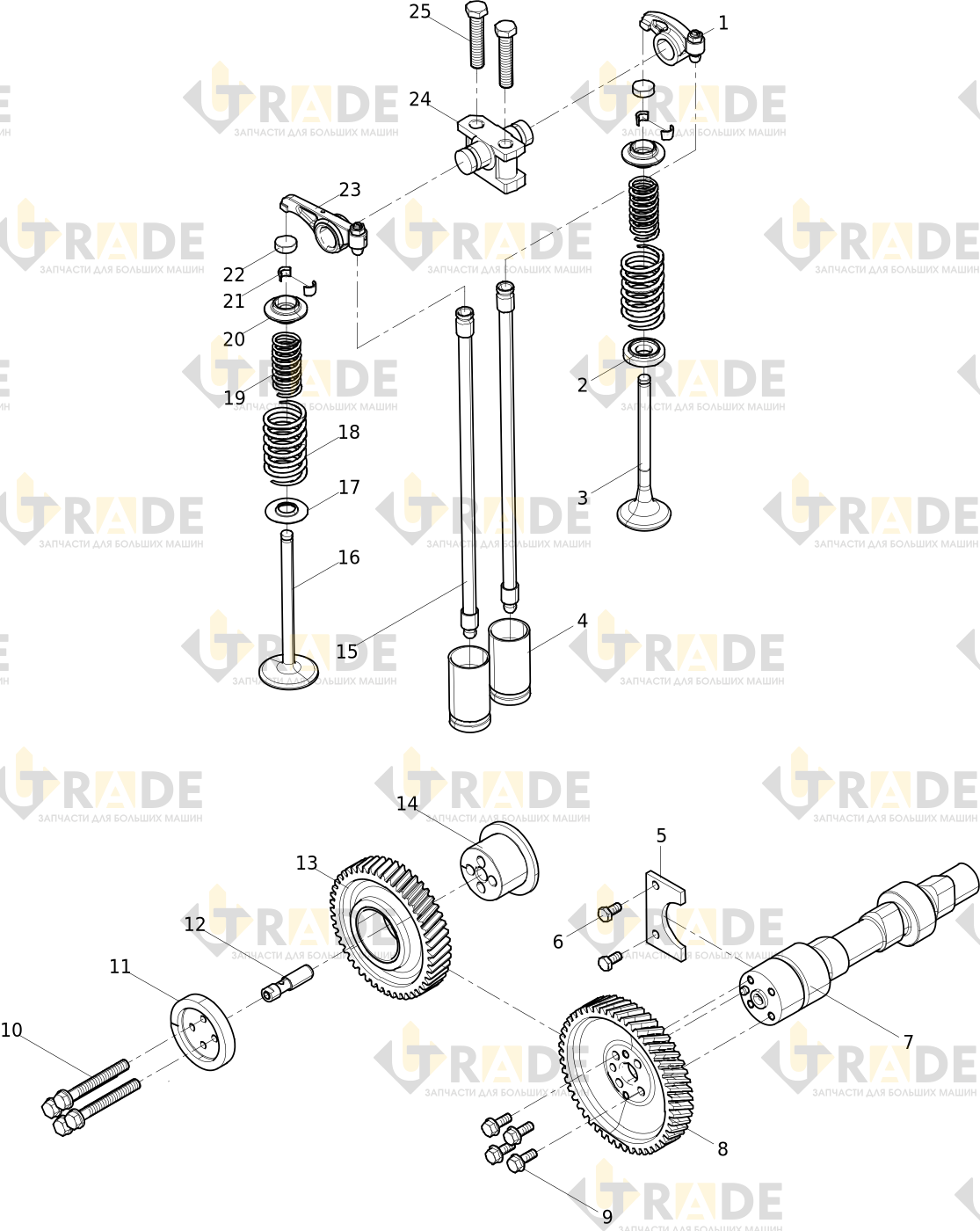

Взрыв-схема узла «Клапанный механизм» Weichai WD615.44: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Комплект коромысла выпускного клапанаузел6.0
- Нижний держатель пружины выпускного клапана6.0
- Выпускной клапан6.0
- Толкатель12.0
- Упорная плита распредительного вала1.0
- Болт с шестигранной головкой2.0
- Распределительный вал в сбореузел1.0
- Распределительная передача1.0
- Болт с шестигранной головкой4.0
- Болт с шестигранной головкой4.0
- Прокладка1.0
- Вал промежуточной шестерни1.0
- Сборка промежуточной передачиузел1.0
Ещё 12 позиций состава и артикулы — после регистрации.
