Weichai WD615.31 — Группа ТНВД
· 19 позиций в составе

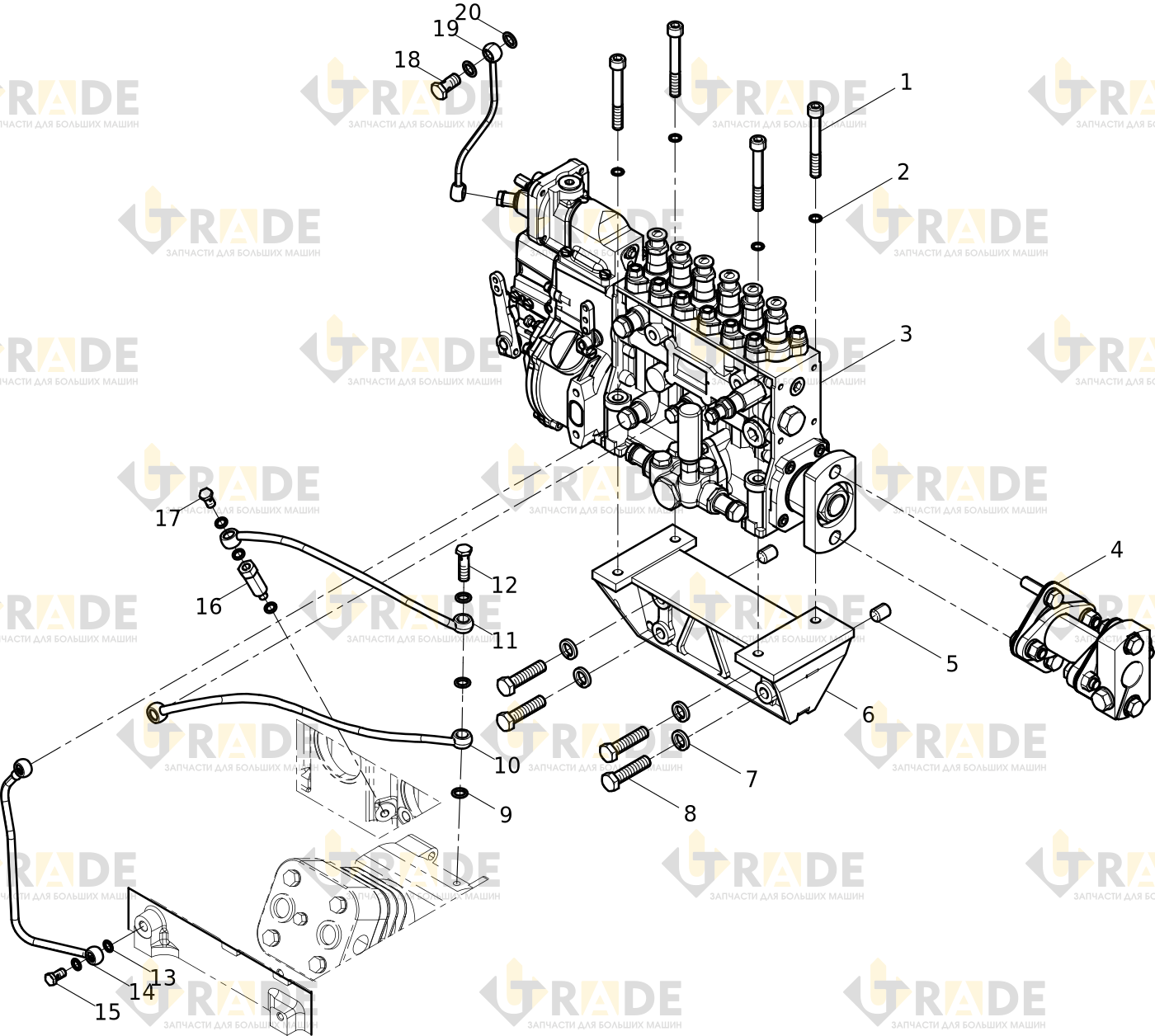

Взрыв-схема узла «Группа ТНВД» Weichai WD615.31: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
10 из 19- Винт с шестигранной головкой под торцевой ключ4.0
- Плоская шайба4.0
- ТНВД в сборе1.0
- Муфта в сбореузел1.0
- Цилиндрический штифт2.0
- Скоба1.0
- Пружинная шайба4.0
- Болт с шестигранной головкой4.0
- Шайба уплотнительная4.0
- Сборка масляной трубки воздушного компрессора1.0
Ещё 9 позиций состава и артикулы — после регистрации.
