Weichai WD12C350-18 — Группа блока цилиндров
· 35 позиций в составе
Взрыв-схема узла «Группа блока цилиндров» Weichai WD12C350-18: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

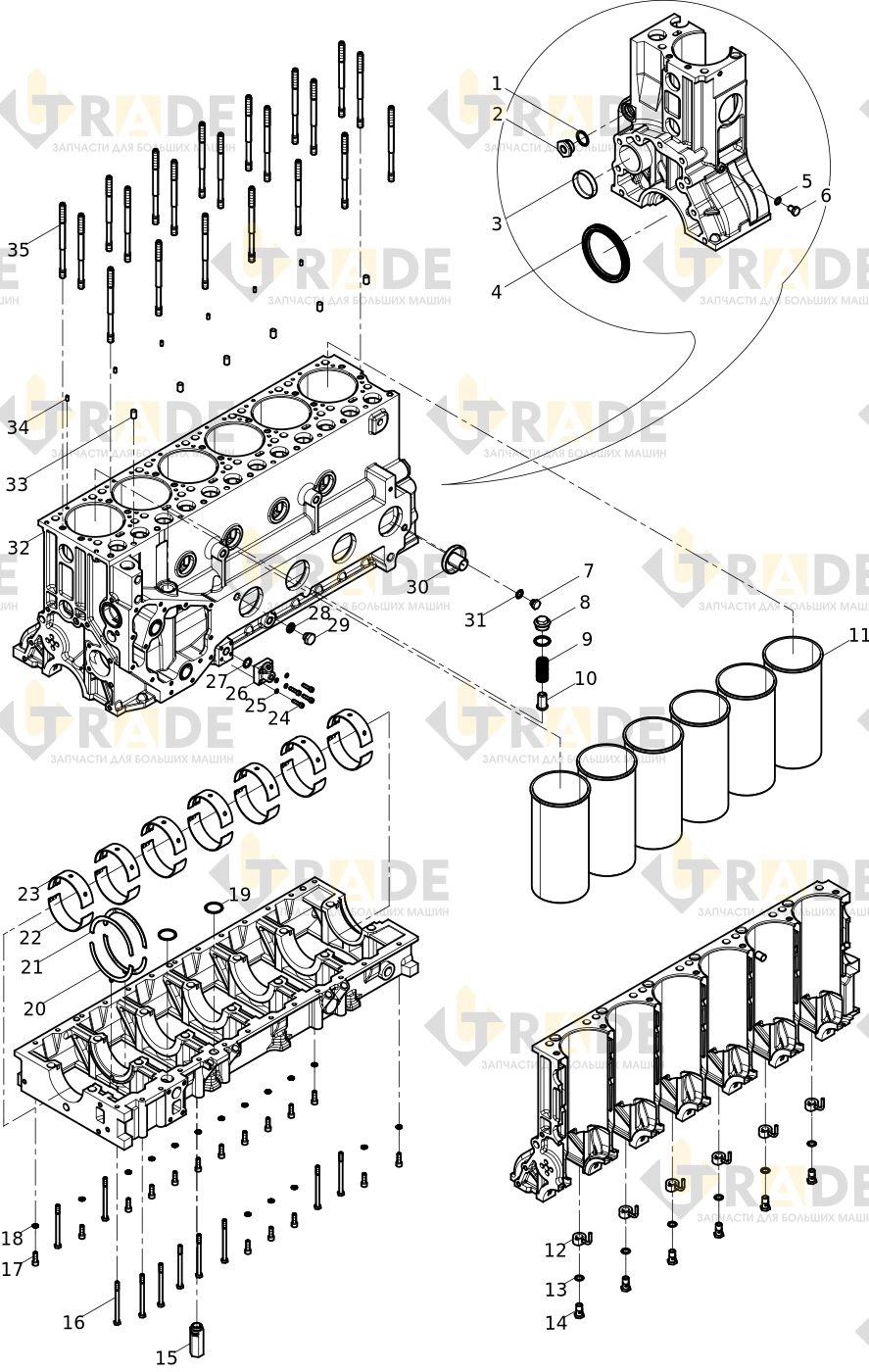

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Шайба2.0
- Пробка с шестигранной головкой1.0
- Чашевая загрушка1.0
- Задний сальник коленвала1.0
- Шайба уплотнительная1.0
- Пробка с шестигранной головкой1.0
- Пробка с шестигранной головкой1.0
- Заглушка основного канала смазки1.0
- Пружина предохранительного клапана масляного насоса1.0
- Предохранительный клапан масла1.0
- Гильза цилиндра6.0
- Форсунка поршня6.0
- Уплотнительная шайба6.0
- Пустотелый болт6.0
- Предохранительнвй клапан магистрали смазки1.0
- Болт с шестигранной головкой10.0
- Винт с шестигранной головкой под торцевой ключ17.0
- Шайба17.0
Ещё 17 позиций состава и артикулы — после регистрации.
