Weichai WD10C240-18 — Интеркулер (в сборе)
· 22 позиций в составе

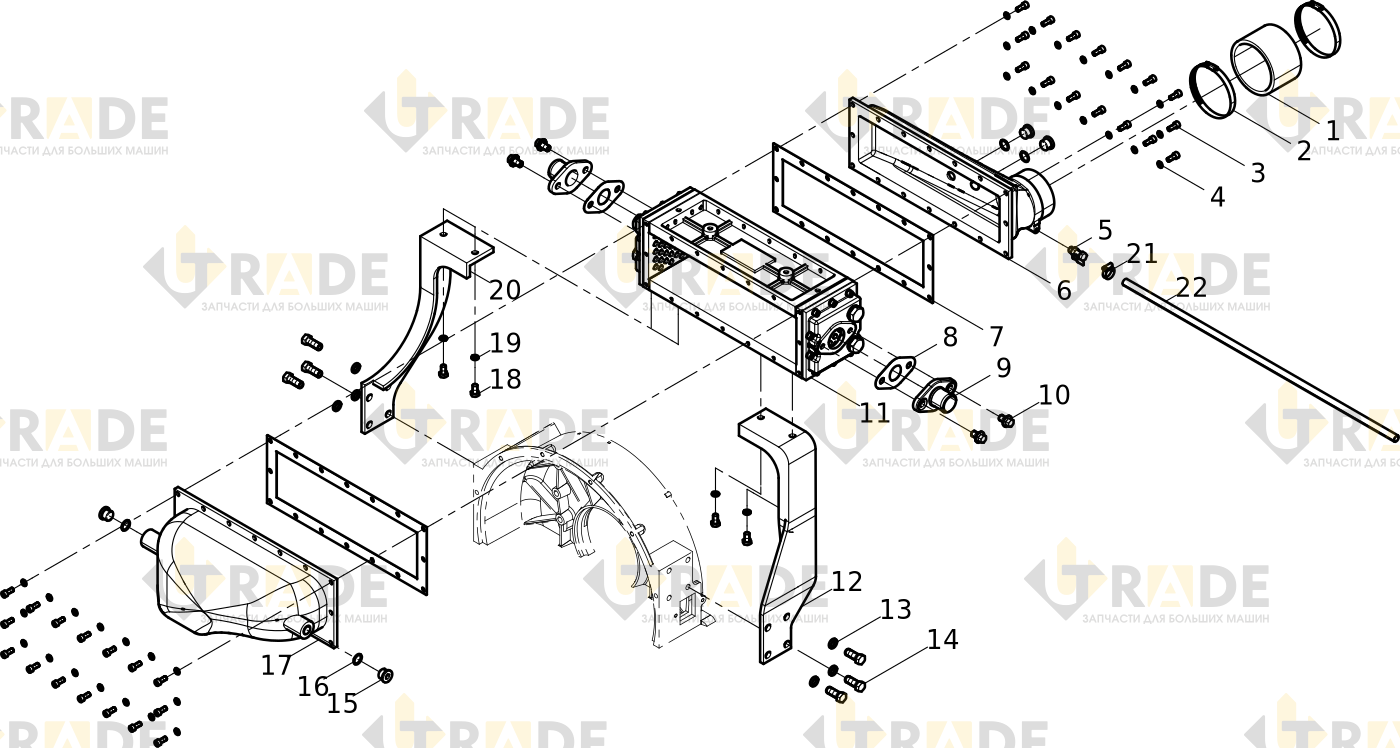

Взрыв-схема узла «Интеркулер (в сборе)» Weichai WD10C240-18: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
11 из 22- Шланг для подключения воздуха1.0
- Хомут2.0
- Винт с шестигранной головкой под торцевой ключ32.0
- Волнообразная резьбовая прокладка32.0
- Клапан слива воды1.0
- Крышка интеркулера1.0
- Прокладка2.0
- Прокладка1.0
- Фланец трубопровода забортной воды охладителя наддувочного воздуха1.0
- Болт с шестигранной головкой4.0
- Группа сердцевины охладителя наддувочного воздуха1.0
Ещё 11 позиций состава и артикулы — после регистрации.
