Sany SYG5261THB 370C-10 — Трубопровод для пешеходных дорожек
Автобетононасос· 57 позиций в составе· 1 моделей

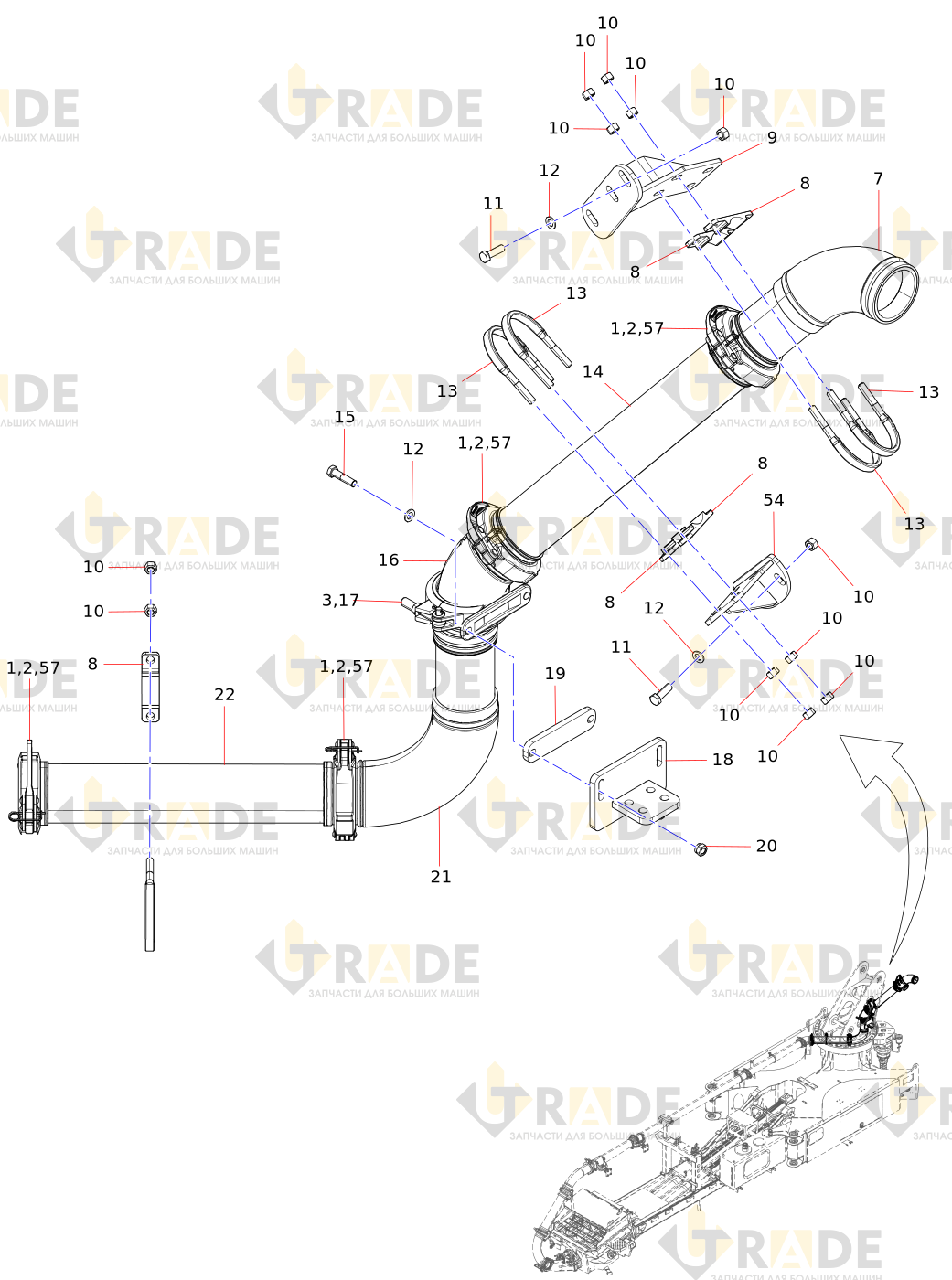

Взрыв-схема узла «Трубопровод для пешеходных дорожек» Sany SYG5261THB 370C-10: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
29 из 57- Слоновый трубный хомут
- Вставной штифт
- Уплотнительное кольцо
- Уплотнительное резиновое кольцо
- Трубный хомут
- Трубный зажим вставного штифта
- Изогнутая прямая труба шестого поколения
- Малая резервная пластина
- Опорный держатель
- Гайка
- Болт
- Шайба
- U-образный болт B
- Утолщенная прямая труба 5S L125A×0,775м
- Болт
- Локоть шестого поколения
- Фиксированный зажим трубы турели
- Центрирующая опора
- Большая резервная пластина
- Гайка
- Комплект изогнутых и прямых труб 125A90R275 6-го поколения
- Утолщенная прямая труба 5S L125A×0,725м
- Утолщенная прямая труба 5S L125A×1.465MTBBC.09JH5S.1465L
- Труба прямая усиленная 5S L125A×3м
- U-образный болт
- Гайка
- Шайба
- Гайка
- Шайба
Ещё 28 позиций состава и артикулы — после регистрации.
