Sany SY870H — Сборка жгута проводов в кабине
Экскаватор· 30 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка жгута проводов в кабине» Sany SY870H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

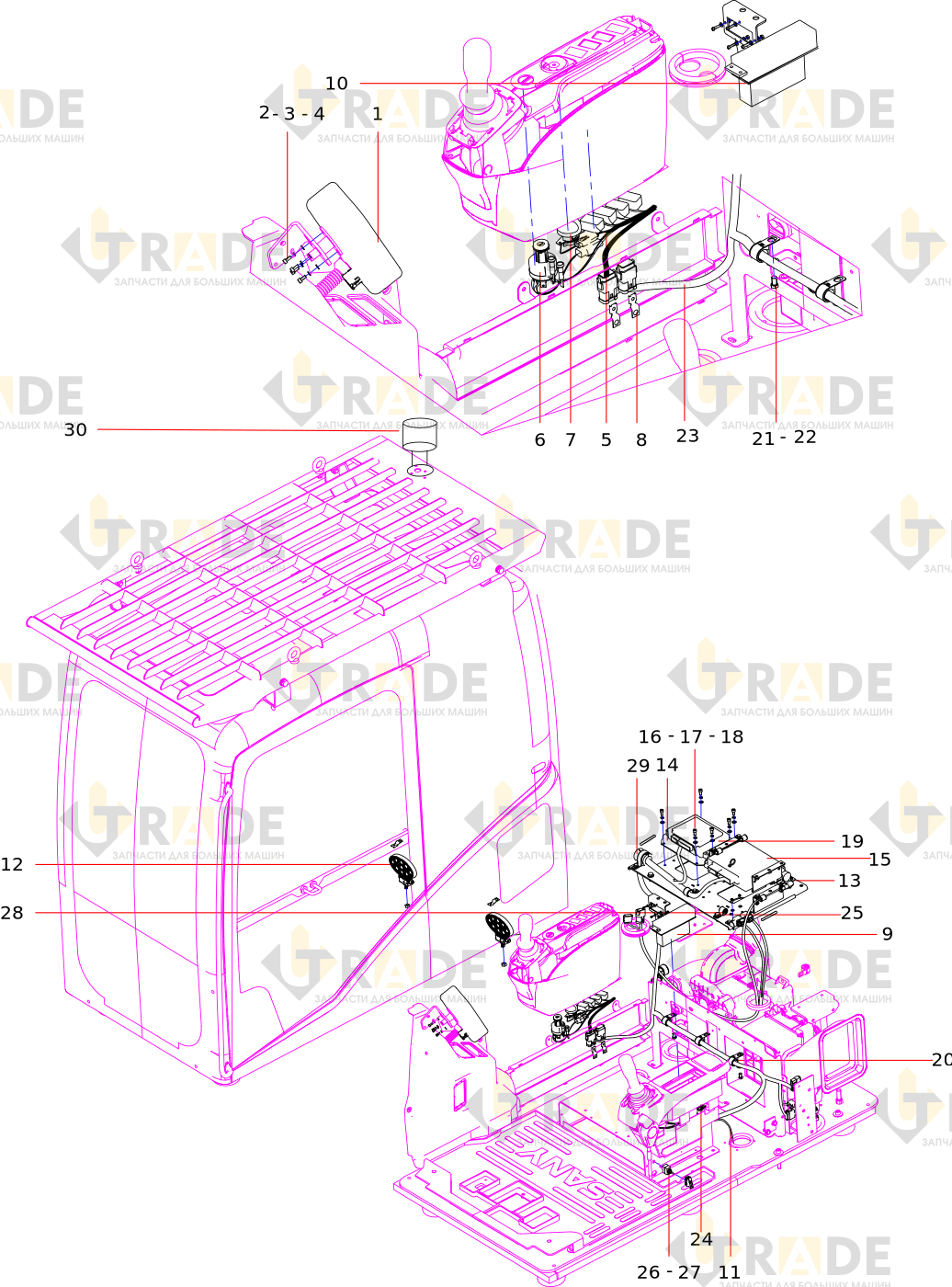

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Экран дисплея
- Винт
- Шайба
- Пружинная шайба
- Жгут проводов переключателя управления
- Выключатель зажиганияузел
- Поворотные переключатели
- Зажим для провода
- Радио
- Удлинительный кабель антенны
- Осветительный прибор
- Монтаж электрической монтажной платы
- Адаптерная пластина контроллера
- Кронштейн контроллера двигателя
- Винт
Ещё 15 позиций состава и артикулы — после регистрации.
