Sany SY750H — узел жгута проводов инструментального ящика
Экскаватор· 44 позиций в составе· 2 моделей

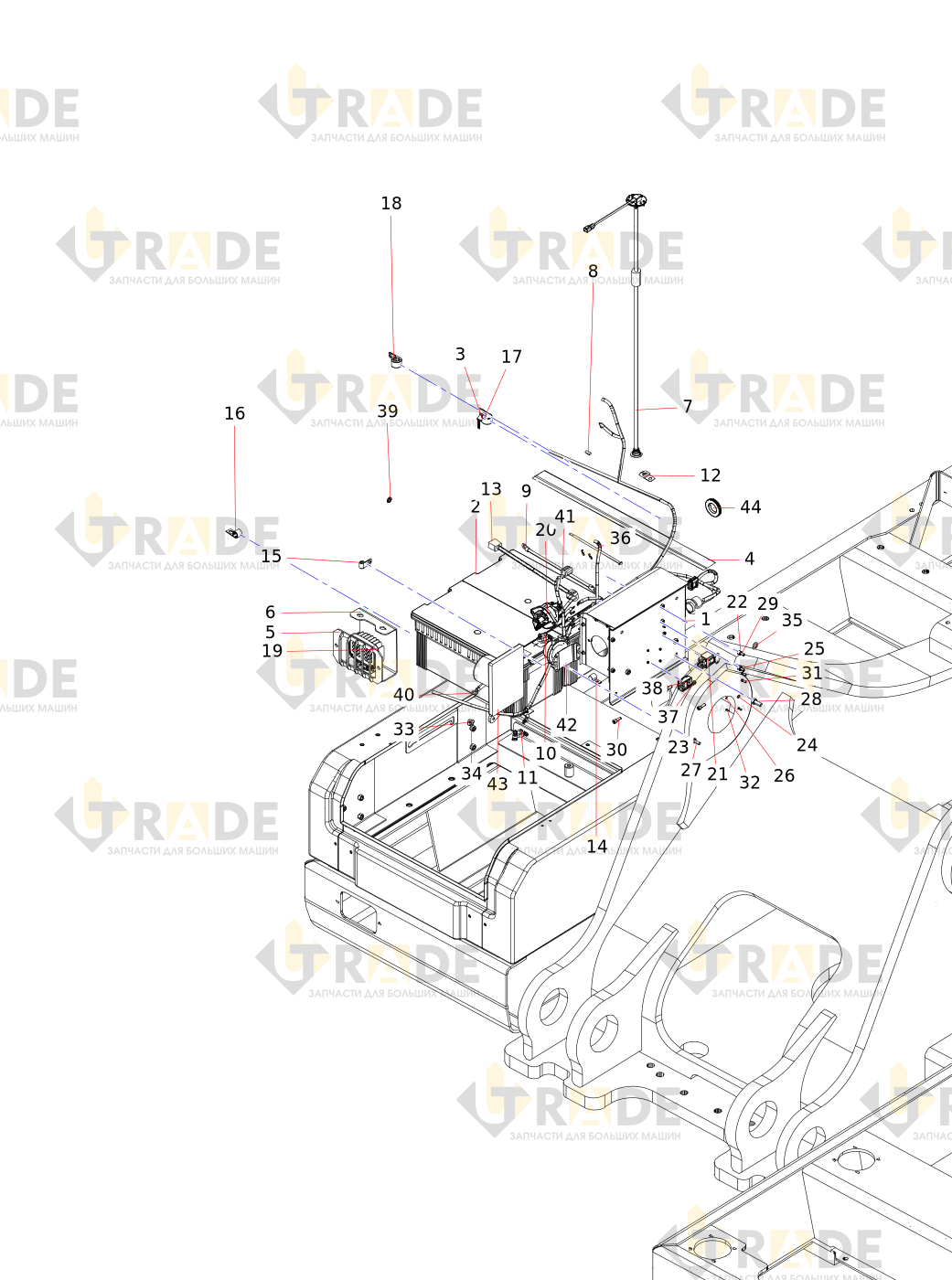

Взрыв-схема узла «узел жгута проводов инструментального ящика» Sany SY750H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- распределительная коробкаузел
- Кислотная АКБ
- Зажим для фиксатора разъема AMP
- Защитный чехол
- крышка фонаря платформы
- кронштейн освещения платформы
- Датчик уровня жидкости
- Жгут проводов
- Жгут проводов
- Акселераторное соединение аккумулятора отрицательного типа в сборе
- Акселерометр в сборе
- соединителя 90 градусов фиксированный металлический аксессуар
- Жгут проводов
- Зажим для провода
- Зажим для провода
- Зажим для провода
- Зажим для провода
- Зажим для провода
- Осветительный прибор
- Поворотные переключатели
- реле предварительного нагрева
- Пружинная шайба
