Sany SY550HD — Система охлаждения
Экскаватор· 35 позиций в составе· 1 моделей

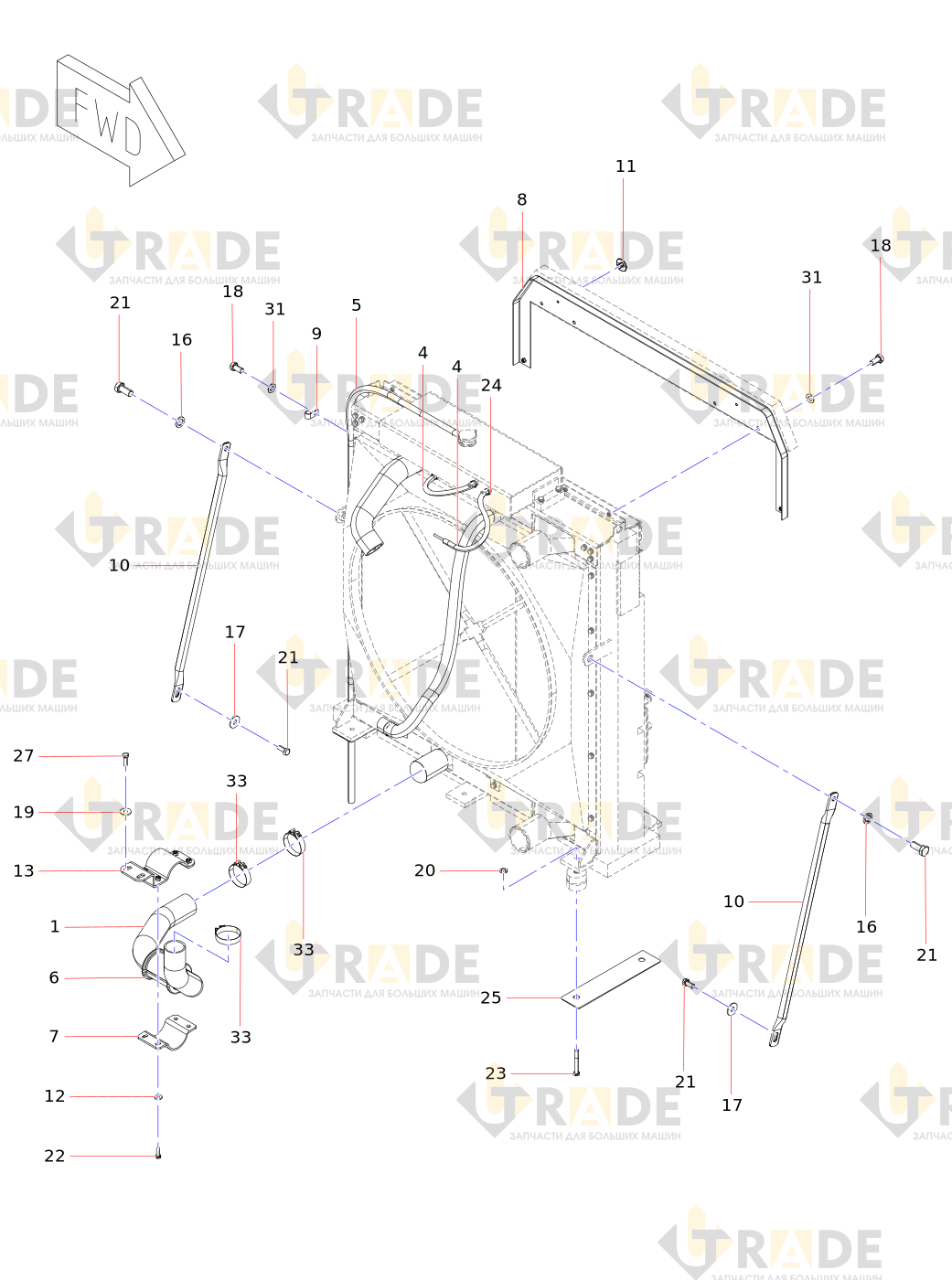

Взрыв-схема узла «Система охлаждения» Sany SY550HD: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Водяная труба
- Водяная труба
- труба для подачи воды двигателя
- Водяная труба
- труба сапуна двигателя
- резиновая защитная втулка
- Хомут трубопровода
- ветровой дефлектор
- Зажим для провода
- Распорка
- гвоздь с пряжкой
- Шайба
- стойка
- Хомут трубопровода
- люверс
- Шайба
- Шайба
- Шайба
Ещё 17 позиций состава и артикулы — после регистрации.
