Sany SY500H — Туристическое устройство
Экскаватор· 42 позиций в составе· 1 моделей

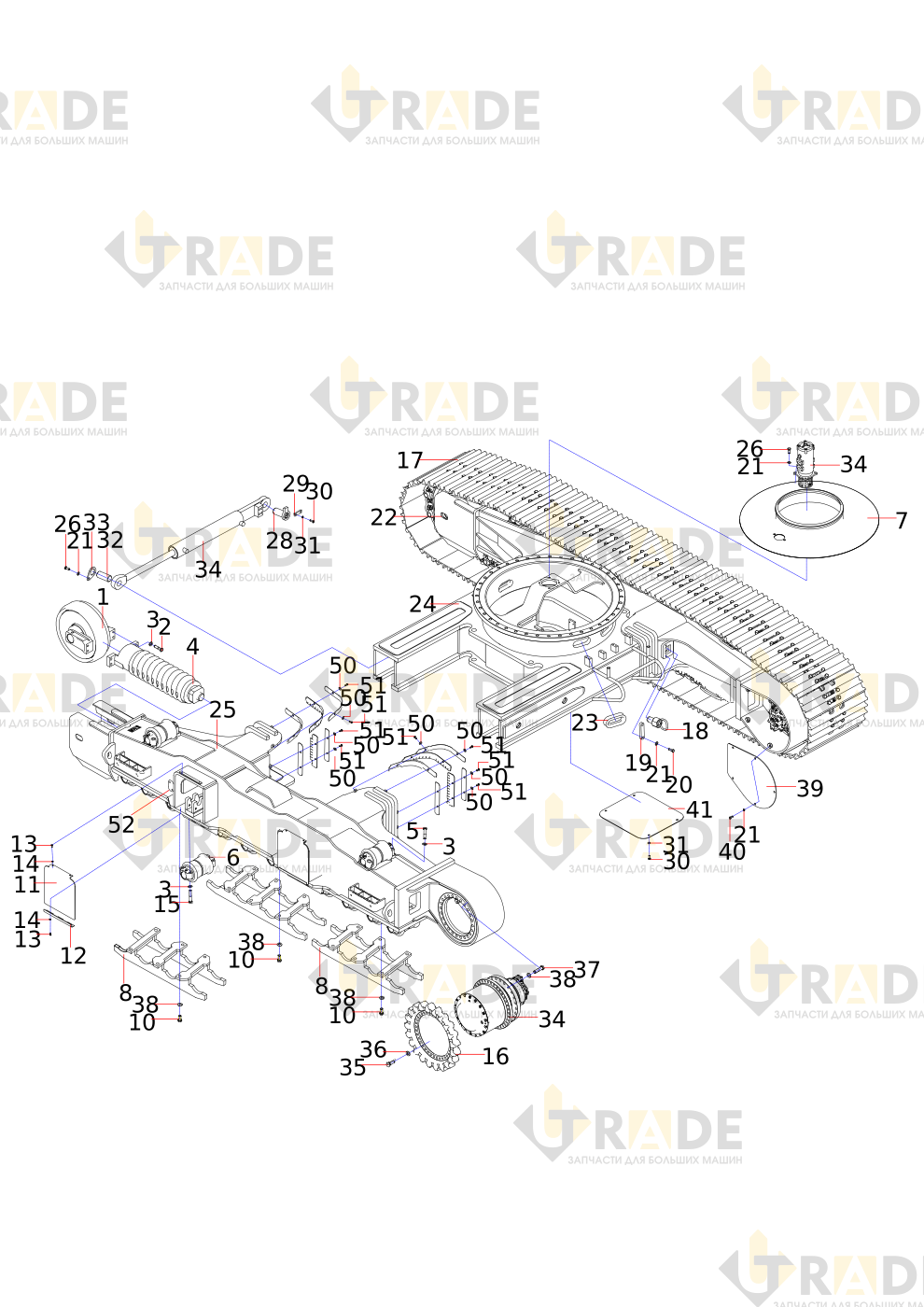

Взрыв-схема узла «Туристическое устройство» Sany SY500H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- Ведомый диск в сборе
- Болт
- Высокопрочная шайба для стальной конструкции
- Натяжное устройствоузел
- Болт
- Смазочный бассейнузел
- Ролик трека в сборе
- Верхняя защитная панель
- Болт
- Пластина обложки телескопического цилиндра
- Опора крышки
- Болт
- Шайба
- Болт
- Приводное колесо
- Сборка гусеницузел
- Вставной штифт
- Болт
- Нажимная планка
- Высокопрочная шайба для стальной конструкции
- Защитный чехол
Ещё 21 позиций состава и артикулы — после регистрации.
