Sany SY415H — сборка жгута проводов в кабине
Экскаватор· 41 позиций в составе· 1 моделей
Взрыв-схема узла «сборка жгута проводов в кабине» Sany SY415H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

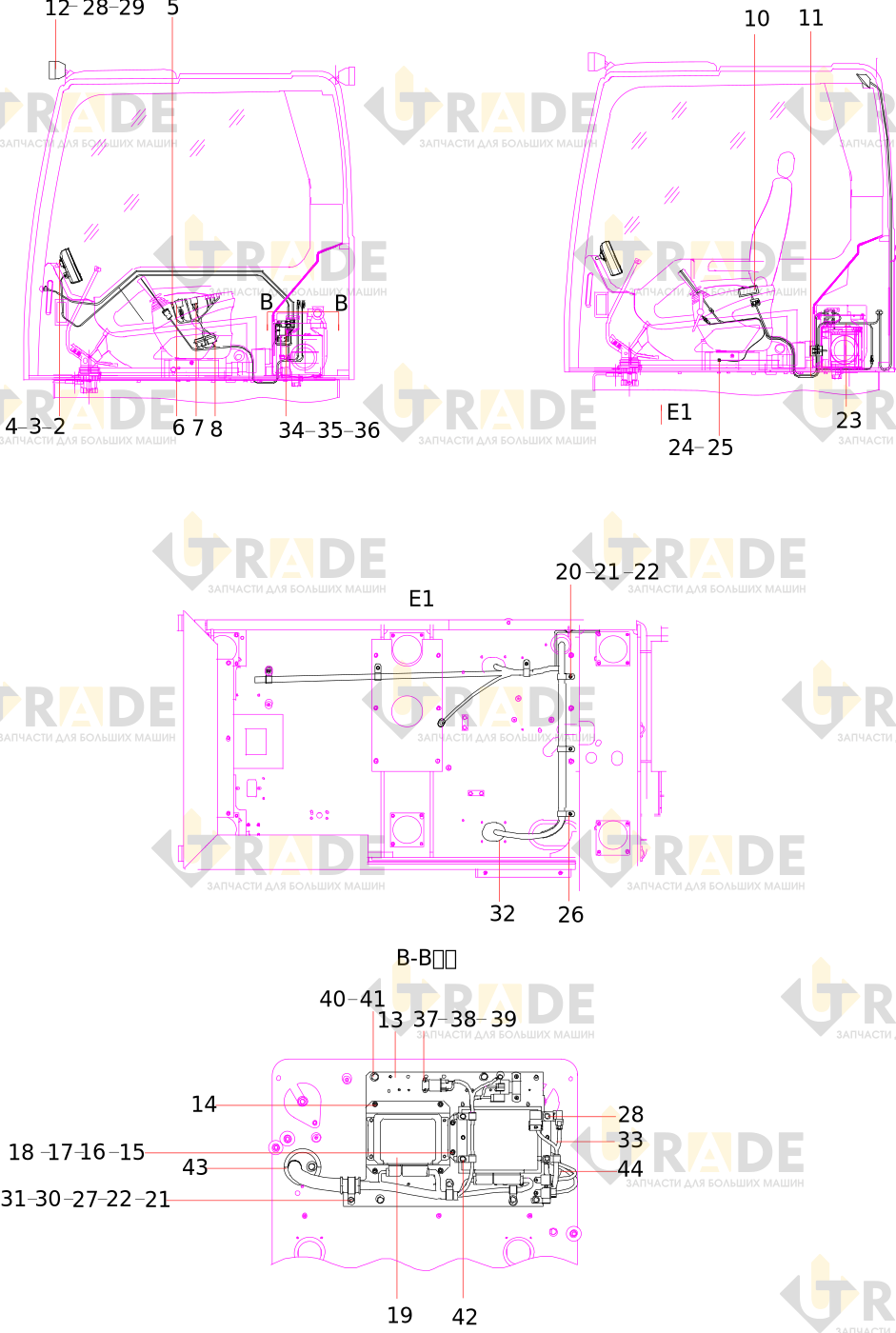

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 41- Винт
- Шайба
- жгут проводов переключателя управления
- Пружинная шайба
- Выключатель зажиганияузел
- Поворотные переключатели
- Зажим для провода
- радио
- удлинительный кабель антенны
- монтаж электрической монтажной платы
- адаптерная пластина контроллера
- Кронштейн ECM
- Винт
- Шайба
- Пружинная шайба
- программируемый логический контроллер
- Зажим для провода
- Болт
- жгут проводов кабины
- Шайба
- Переключатель кнопки
Ещё 20 позиций состава и артикулы — после регистрации.
