Sany SY35U — Система кондиционирования воздуха
Экскаватор· 34 позиций в составе· 1 моделей

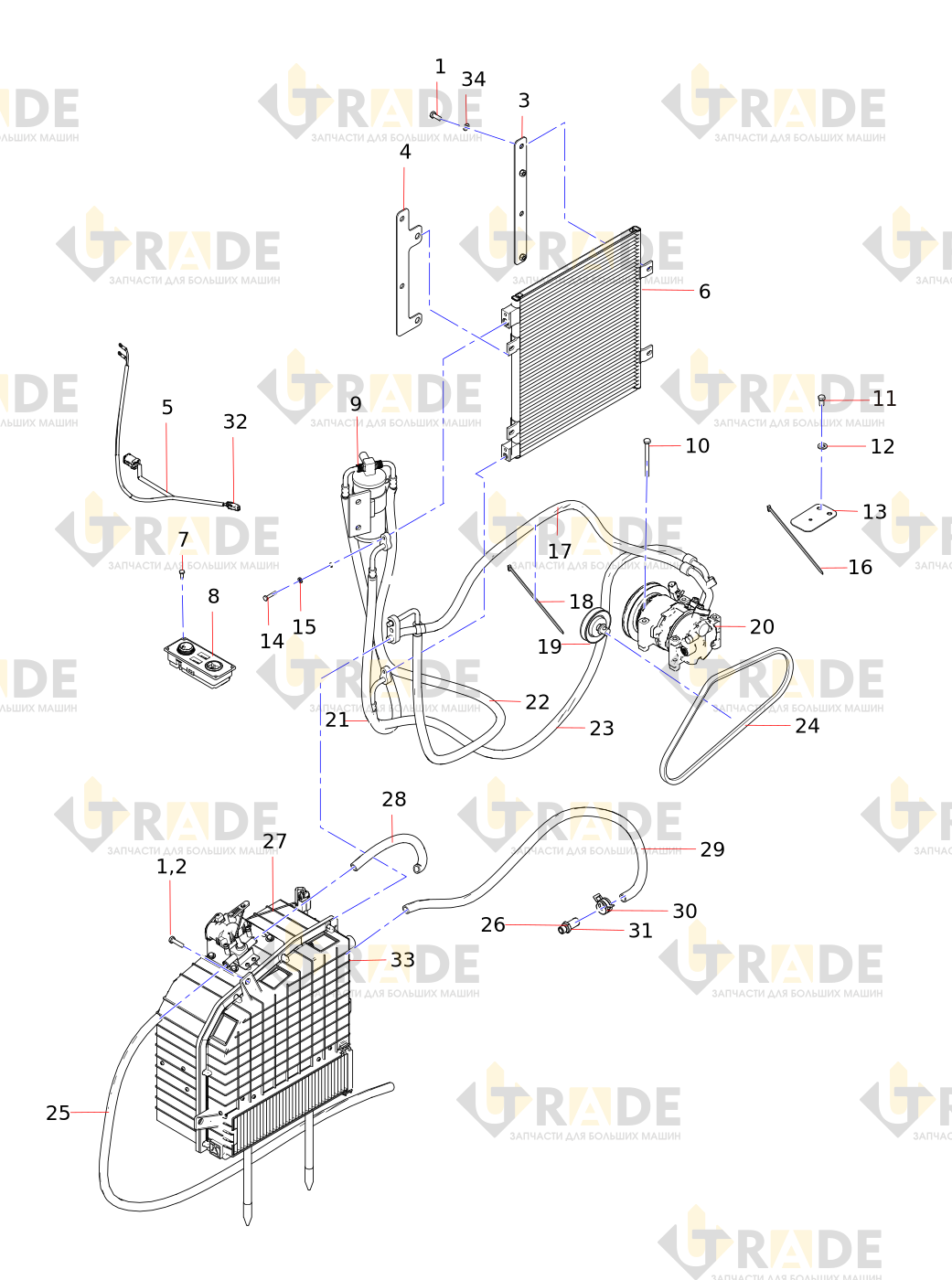

Взрыв-схема узла «Система кондиционирования воздуха» Sany SY35U: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 34- Болт
- Шайба
- Левая поддержка конденсатора
- Правая поддержка конденсатора
- Жгут проводов кондиционера
- Конденсатор
- Винт
- Панель управления в сборе
- Болт
- Бутылка для сушки
- Болт
- Шайба
- Защита компрессора
- Болт
- Шайба
- Шланг низкого давления
- Бандажная лента
Ещё 17 позиций состава и артикулы — после регистрации.
