Sany SY330H — Сборка и установка стрелы
Экскаватор· 25 позиций в составе· 1 моделей

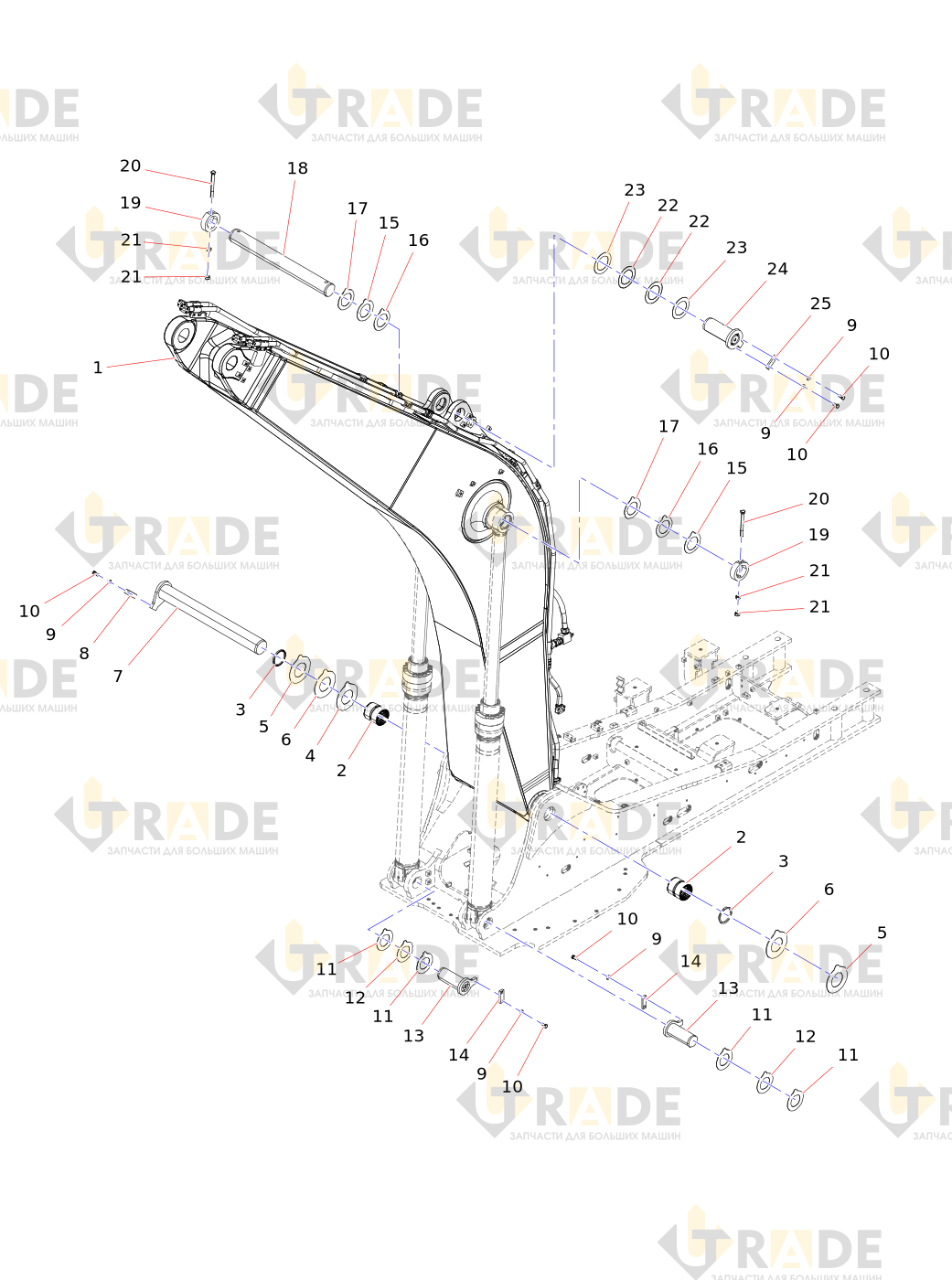

Взрыв-схема узла «Сборка и установка стрелы» Sany SY330H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 25- Стрела
- Втулка корневого вала стрелы
- Кольцо пылезащитное
- Смоляная шайба (Φ112×Φ210)
- Смоляная шайба (φ112×φ210)
- Смоляная шайба (φ112×φ210)
- Штифтовой вал Ⅷ
- Нажимная планка
- Высокопрочная шайба для стальной конструкции
- Болт
- Смоляная шайба (Φ92×Φ160)
- Смоляная шайба (Φ92×Φ160)
- Штифтовой вал Ⅴ
