Sany SY330C — Рабочее устройство
Экскаватор· 64 позиций в составе· 1 моделей
Взрыв-схема узла «Рабочее устройство» Sany SY330C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

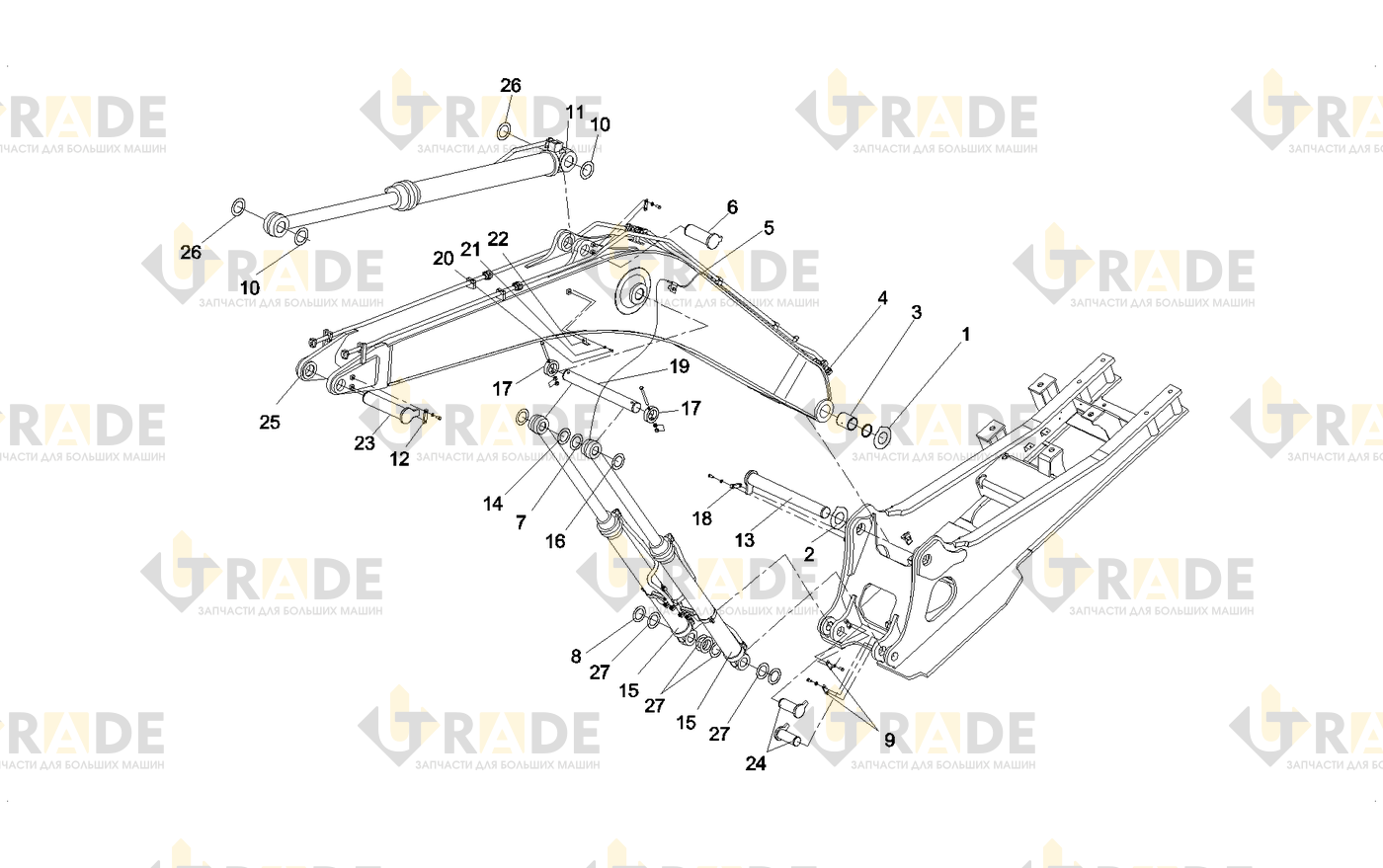

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
32 из 64- Кольцо пылезащитное
- Смоляная шайба (Φ112×Φ210)
- Правая качалка
- Смоляная шайба (φ112×φ210)
- Болт
- Гайка
- Втулка вала 110×125×148
- Шайба
- Болт
- Рабочее устройство гидравлического трубопроводаузел
- Нажимная планка
- Болт
- Контур смазочного маслаузел
- Головка форсунки
- Сальник
- Штифтовой вал Ⅸ
- Штифтовой вал Ⅶ
- Втулка
- Смоляная шайба (Φ102×Φ160)
- Головка форсунки
- Смоляная шайба (Φ92×Φ160)
- Ковшузел
- Втулка
- Штифтовой вал Ⅱ
- Нажимная планка
- Цилиндр ковшаузел
- Кольцо O-образное
- Головка форсунки
- Штифтовой вал Ⅳ
- Уплотнительное кольцо
- Цилиндр рычага
- Головка форсунки
Ещё 32 позиций состава и артикулы — после регистрации.
