Sany SY1250H — пилотный трубопровод
Экскаватор· 72 позиций в составе

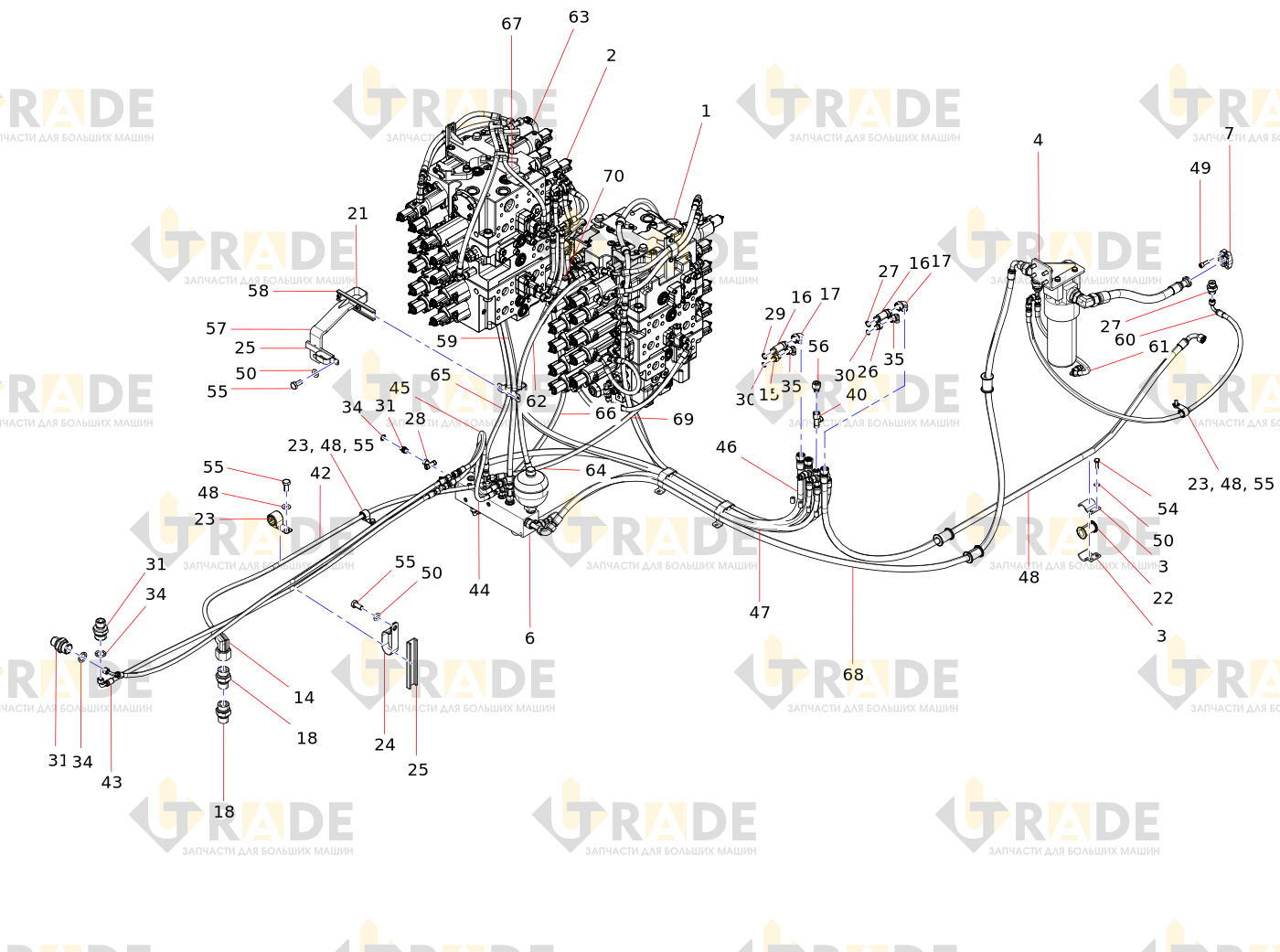

Взрыв-схема узла «пилотный трубопровод» Sany SY1250H: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- главный клапан трубопроводаузел
- главный клапан трубопроводаузел
- Хомут трубопровода
- стойка
- Фильтр высокого давленияузел
- Блок пилотного электромагнитного клапанаузел
- Разъемный фланец
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- L-образный комбинированный тройник
- Стыковое прямое укороченное резьбовое соединение
- Стыковое прямое укороченное резьбовое соединение
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Прямоугольное комбинированное соединение
- Соединение
- Соединитель
- Торцевое проходное соединение
- L-образный комбинированный тройник
- Торцевое проходное соединение
- правый трубный хомут
- Резиновая подкладка
- Зажим для провода
- резиновый рукав с двойным шлангом
- Заглушка
- Хомут трубопровода
- Соединение
- L-образный комбинированный тройник
- Кольцо O-образное
- Соединение
- Торцевое проходное соединение
- Кольцо O-образное
- Пробка
- Кольцо O-образное
- Прямоугольное комбинированное соединение
- Стыковое прямое укороченное резьбовое соединение
Ещё 36 позиций состава и артикулы — после регистрации.
