Sany SW966K1 — Главный клапан трубопровода
Фронтальный погрузчик· 46 позиций в составе· 1 моделей
Взрыв-схема узла «Главный клапан трубопровода» Sany SW966K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

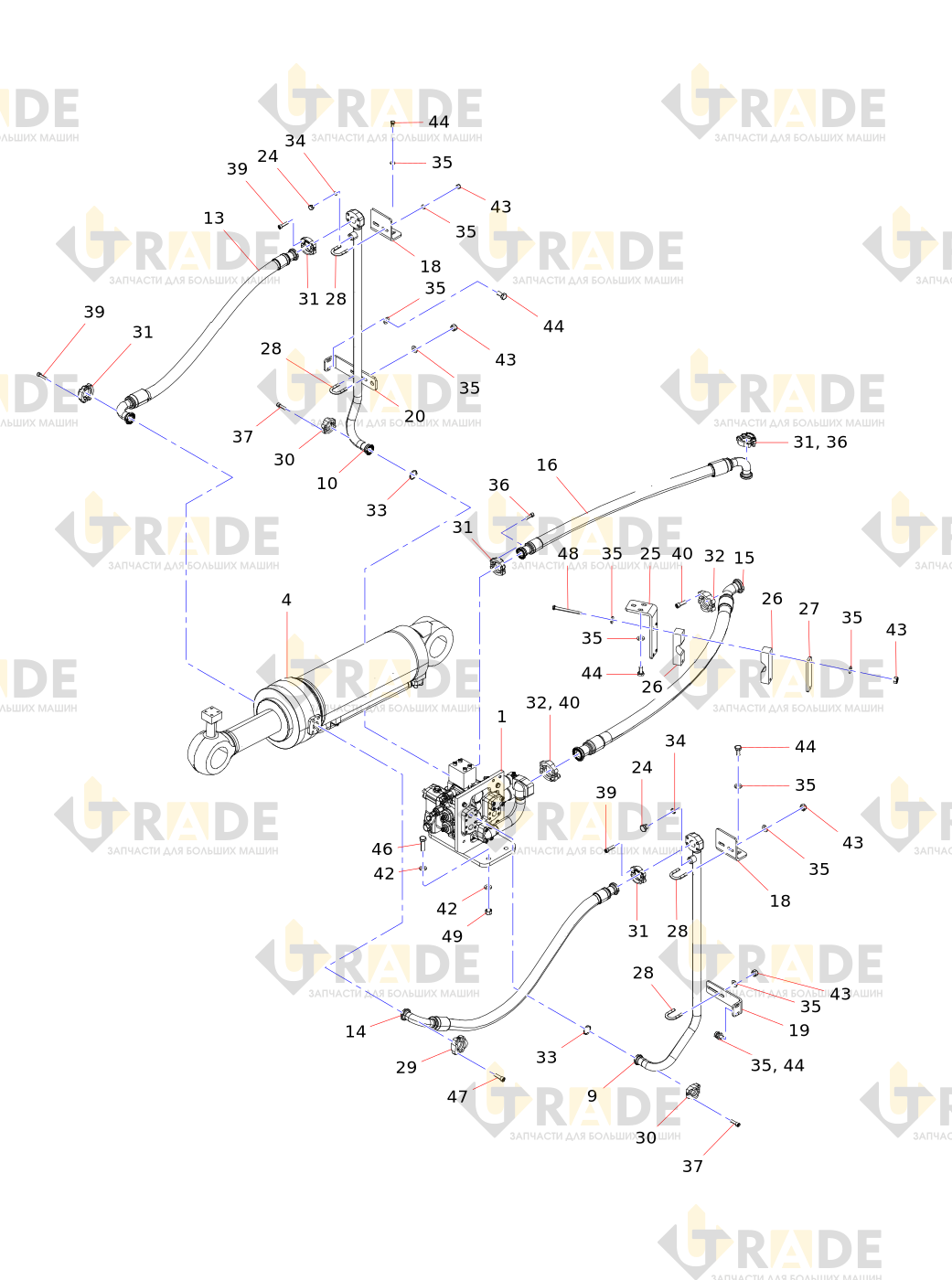

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Установка главного клапана в сбореузел
- Правый цилиндр стрелы в сбореузел
- Цилиндр левой штанги в сбореузел
- Стальная труба в сборе
- Сасляный цилиндр вращающегося ковша в сбореузел
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Стальная труба в сборе
- Трубный хомут в сбореузел
- Резиновый шланг
- Резиновый шланг
- Резиновый шланг
- Резиновая труба
- Резиновый шланг
- Опора трубного зажима
- Опора трубного зажима
- Опора трубного зажима
- L-образная пластина
- Заглушка
- Гайка M12GB6170 класса 10
- Хомут трубопровода
Ещё 23 позиций состава и артикулы — после регистрации.
