Sany SW953K1 — Система передачи
Фронтальный погрузчик· 72 позиций в составе· 1 моделей

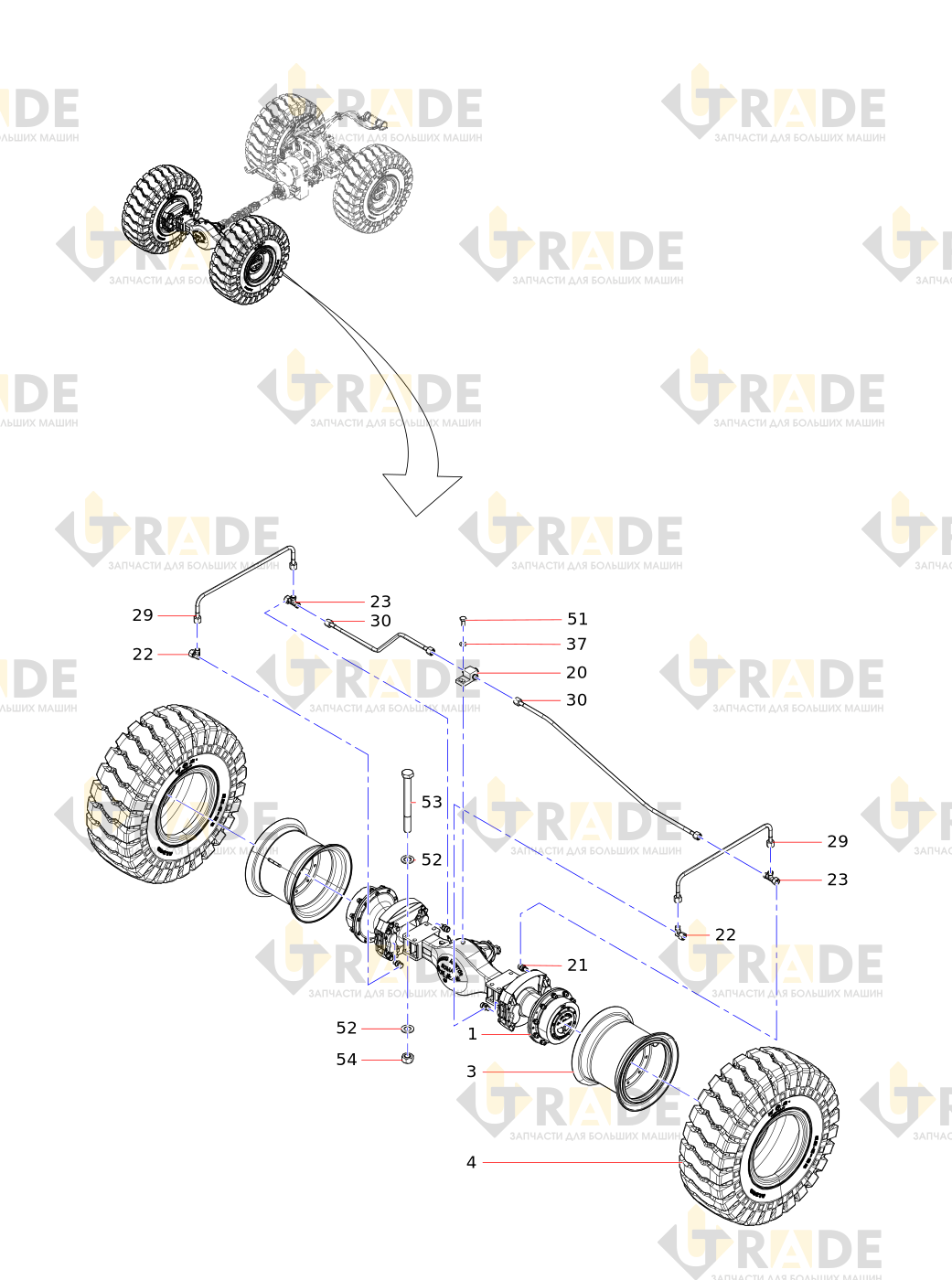

Взрыв-схема узла «Система передачи» Sany SW953K1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
36 из 72- Передний мостузел
- Обод колесаузел
- Шинаузел
- Задний мостузел
- Коробка передачузел
- Радиатор охлаждающей воды
- Средняя трансмиссия в сбореузел
- Независимая опора карданного вала в сборе
- Задний приводной вал в сбореузел
- Гибкий вал переключения шестерни
- Демпфирующая накладка
- Кронштейн ручного тормоза
- Кронштейн переключения шестерни
- Кронштейн масляного фильтра
- Кронштейн в сборе
- Хомут трубопровода
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Тройниковый соединитель
- Трубопроводное соединение
- Прямоугольное комбинированное соединение
- L-образный комбинированный тройник
- Соединение
- Соединение
- Соединитель труб
- Соединение
- Масленка
- Тормозная стальная трубка в сборе
- Стальная труба левого переднего тормоза в сборе
- Стальная труба левого заднего тормоза в сборе
- Стальная труба заднего правого тормоза в сборе
- Линия смазки передней поворотной рамы
- Трубка для смазки задней поворотной рамы
- Высокопрочная шайба для стальной конструкции
- Шайба
Ещё 36 позиций состава и артикулы — после регистрации.
