Sany STR30C — Задняя рама
Каток тандемный· 35 позиций в составе

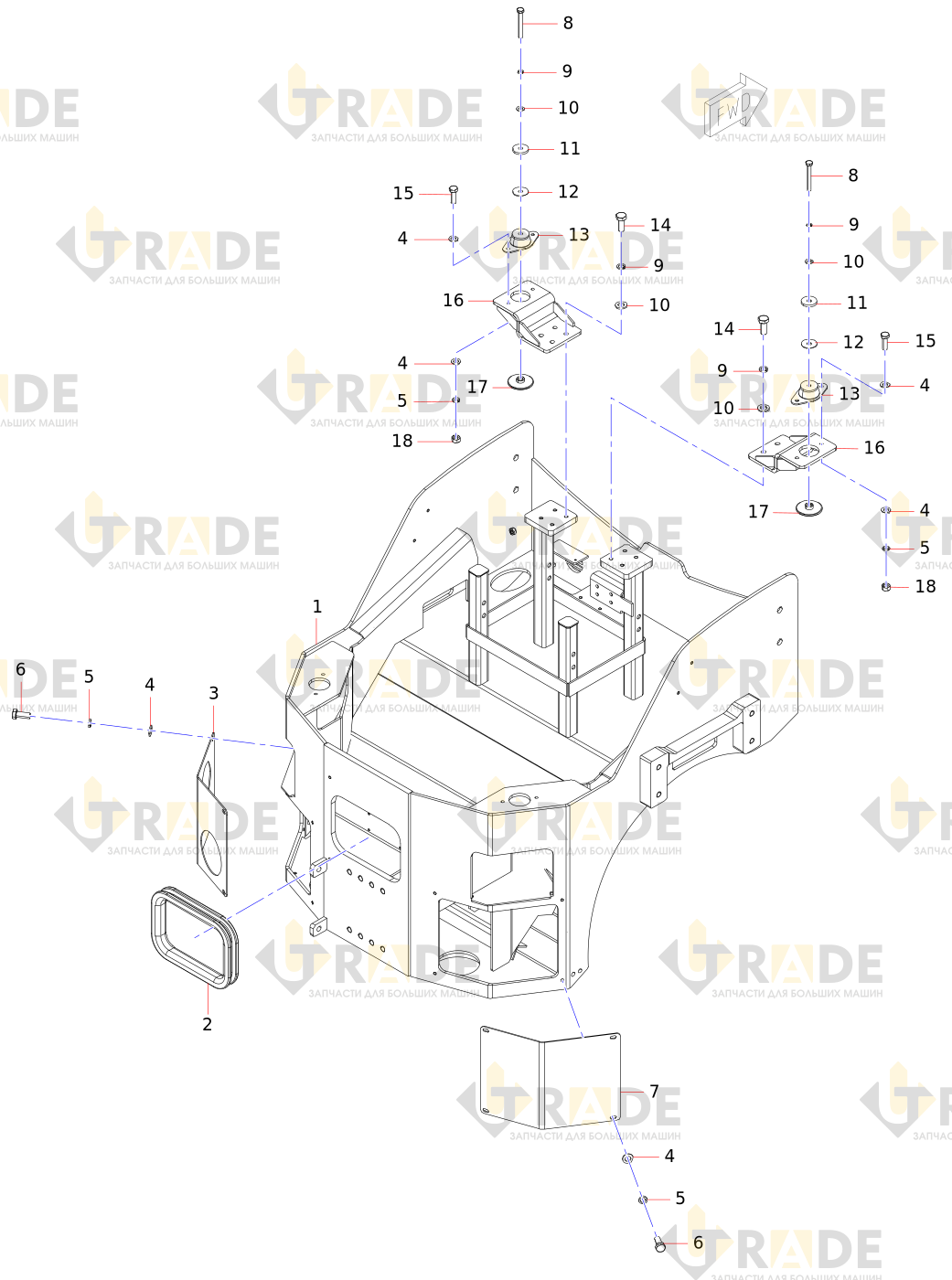

Взрыв-схема узла «Задняя рама» Sany STR30C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 35- Сварка основной части задней рамы
- Резиновое стопорное кольцо
- Правая дверца водяного насоса
- Шайба
- Пружинная шайба
- Болт
- Левая дверца водяного насоса
- Болт
- Пружинная шайба
- Шайба
- Прокладка 3
- Регулировочная прокладка II
- Амортизатор
- Болт
- Болт
- Переходной кронштейн
- Подушка против опрокидывания
- Монтажная коробка контроллераузел
Ещё 17 позиций состава и артикулы — после регистрации.
