Sany STR140C — система впуска и выпуска воздуха
Каток тандемный· 40 позиций в составе
Взрыв-схема узла «система впуска и выпуска воздуха» Sany STR140C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

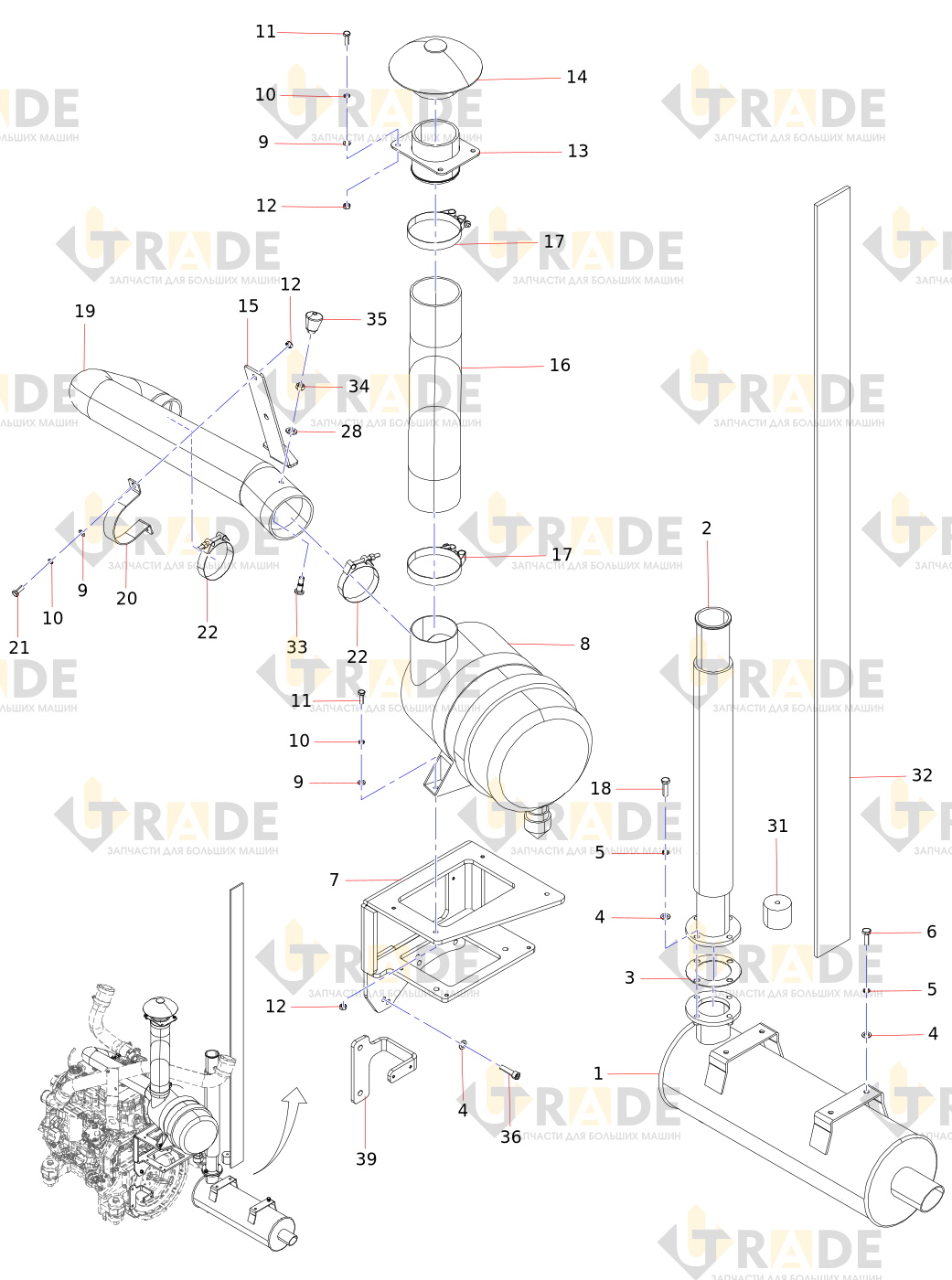

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- глушитель
- выхлопной гибкий шланг
- прокладка выхлопной трубы
- Шайба
- Болт
- Пружинная шайба
- сварка крепления воздушного фильтра
- Воздушный фильтрузел
- Шайба
- Пружинная шайба
- Болт
- Гайка
- Шляпа для защиты от дождя
- монтажная сварка дождевой крышки
- кронштейн выхлопного гибкого шланга в сборе
- Впускная труба
- T-образный зажимный хомут
- Болт
- труба воздухозаборника II
- кольцо с обручем
Ещё 20 позиций состава и артикулы — после регистрации.
