Sany STR130C — схема трубопроводов радиатора всасывания и возврата масла
Каток тандемный· 33 позиций в составе

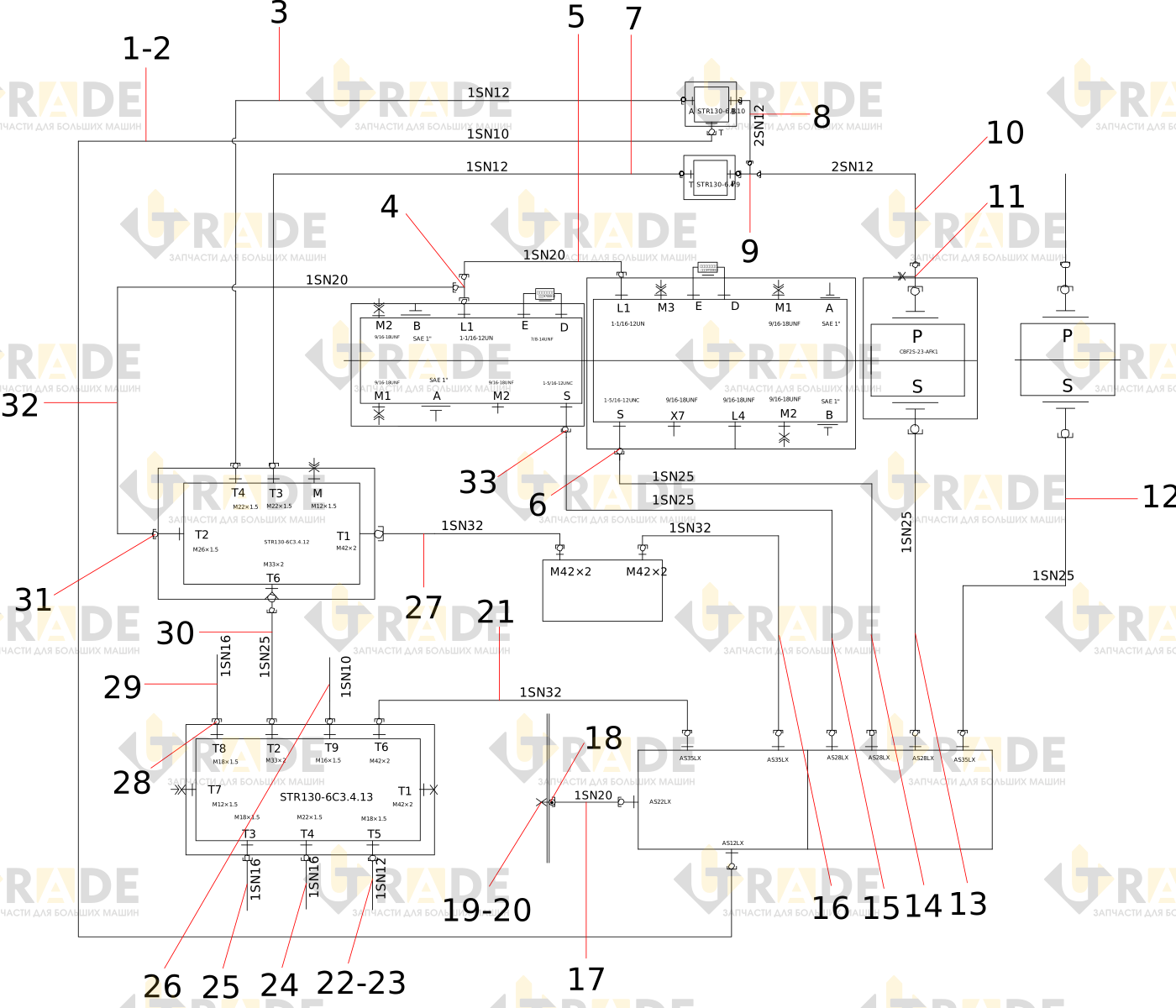

Взрыв-схема узла «схема трубопроводов радиатора всасывания и возврата масла» Sany STR130C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
17 из 33- Резиновая труба в сборе
- Зажим для провода
- Резиновая труба
- L-образный комбинированный тройник
- Резиновая труба
- Прямоугольное комбинированное соединение
- Резиновая труба
- Резиновая труба
- L-образный комбинированный тройник
- Резиновая труба
- Резиновая труба в сборе
- Манометрическое соединение
- Резиновая труба
- Резиновая труба
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба
Ещё 16 позиций состава и артикулы — после регистрации.
