Sany STH844A — Схема гидравлической системы стрелы
Погрузчик телескопический· 47 позиций в составе· 1 моделей

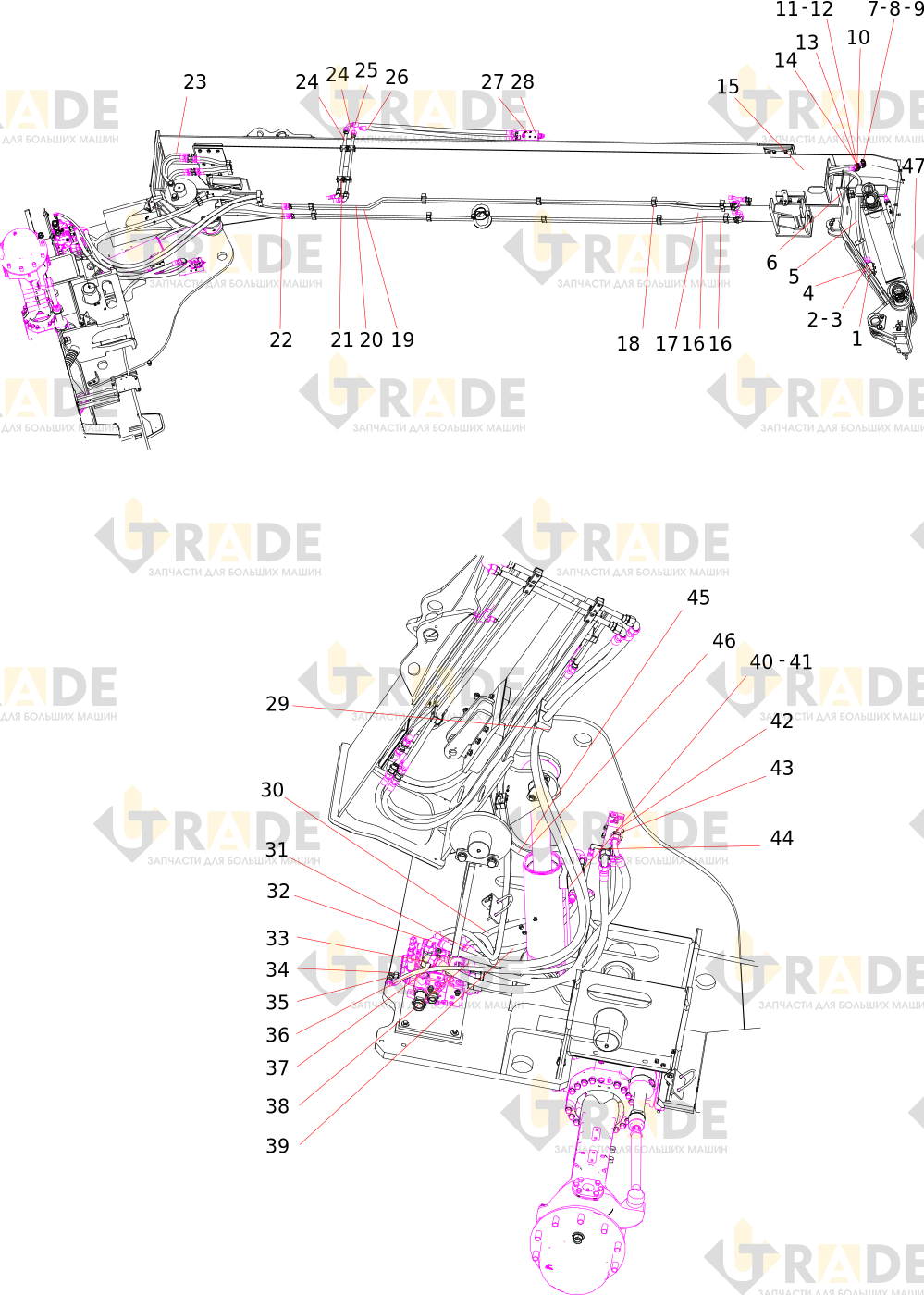

Взрыв-схема узла «Схема гидравлической системы стрелы» Sany STH844A: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Блок балансировочных клапанов вилкиузел
- Винт
- Винт
- О-образное кольцо
- Резиновая труба в сборе
- Хомут трубопровода
- Быстродействующий соединитель
- Защитная обложка для мужского быстроразъемного соединения
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- Прямоточный соединитель перегородки
- Быстроразъемный пылезащитный колпачок
- Быстродействующий соединитель
- Штуцер трубопровода
- Резиновая труба в сборе
- Вилка стальной трубы
- Резиновая труба
- Хомут трубопровода
- Крепление стальной трубы 2
- Крепление стальной трубы 1
- Хомут трубопровода
- Резиновая труба
- Резиновая труба в сборе
- Телескопическая стальная труба
