Sany STH1440E — Гидравлическая система рулевого управления и тормозов
Погрузчик телескопический· 43 позиций в составе· 2 моделей
Взрыв-схема узла «Гидравлическая система рулевого управления и тормозов» Sany STH1440E: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

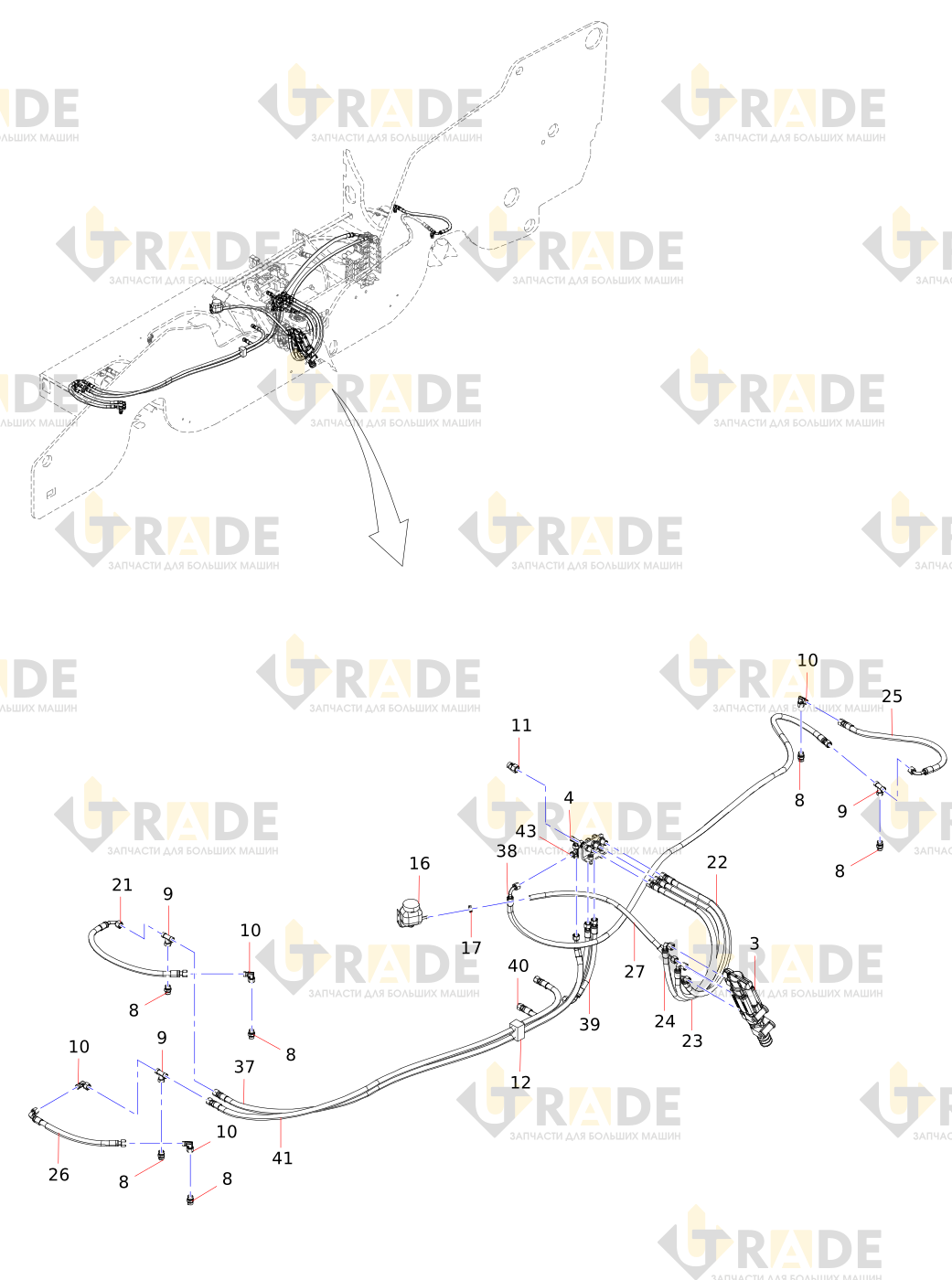

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Установка клапана режима рулевого управленияузел
- Установка одноконтурного тормозного кранаузел
- Установка рулевого устройстваузел
- Винт
- Соединительная группаузел
- Торцевое проходное соединение
- Торцевое проходное соединение
- Прямоугольное комбинированное соединение
- L-образный комбинированный тройник
- Прямоугольное комбинированное соединение
- Торцевое проходное соединение
- Хомут трубопровода
- Прямоточный соединитель перегородки
- Соединение полочного типа
- Комбинированный штуцер под углом 45°
- Емкость для хранения масла
- Хомут
- Резиновая труба
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
- Резиновая труба в сборе
Ещё 21 позиций состава и артикулы — после регистрации.
