Sany STG230C AWD — Рабочее устройство
Автогрейдер· 56 позиций в составе· 3 моделей
Взрыв-схема узла «Рабочее устройство» Sany STG230C AWD: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

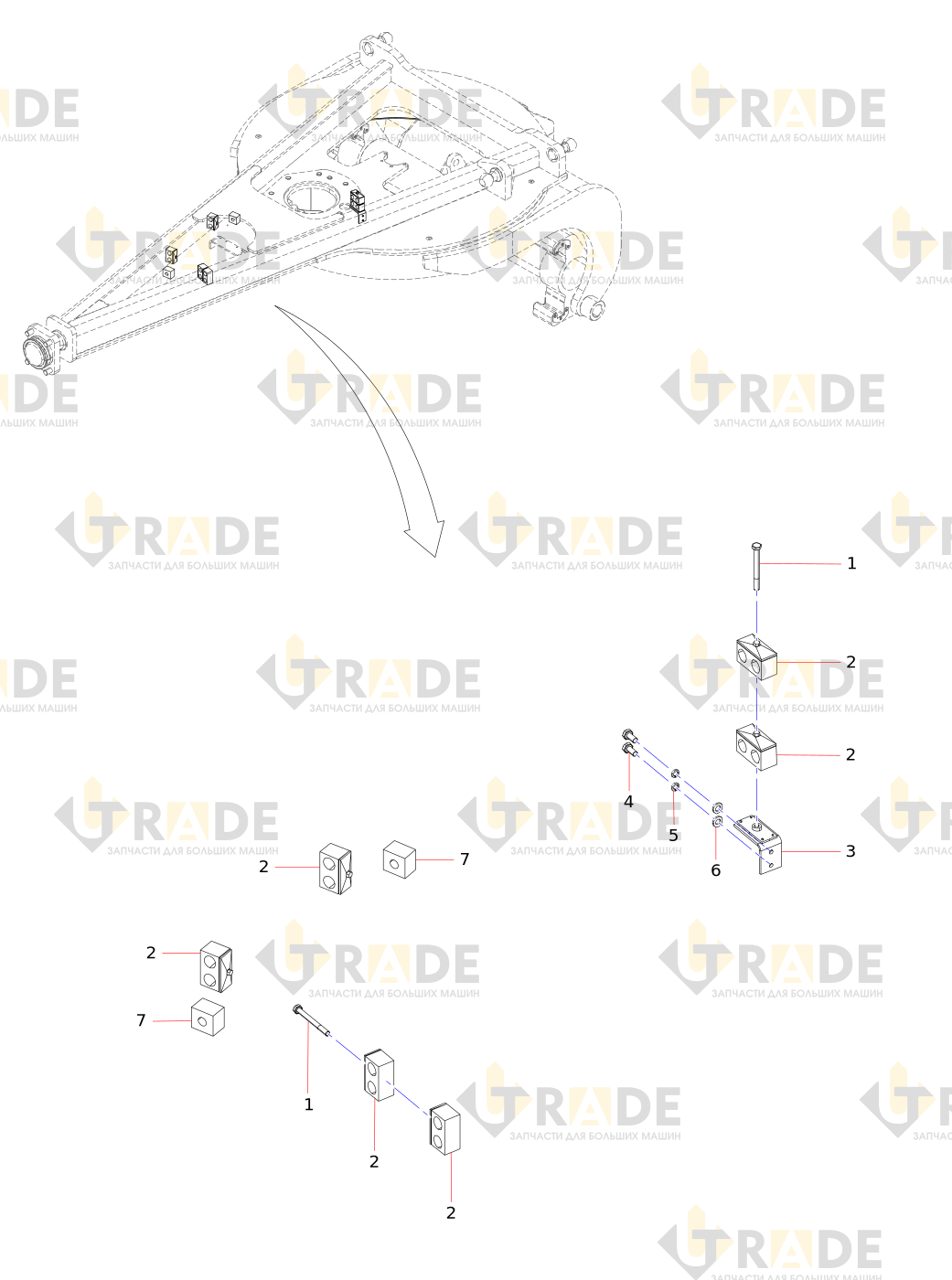

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
28 из 56- Болт
- Хомут трубопровода
- Монтажное сиденье трубного зажима
- Болт
- Пружинная шайба
- Шайба
- Хомут трубопровода
- Наружное кольцо сферического подшипника скольжения
- Головка форсунки
- Пластина сиденья
- Пружинная шайба
- Винт
- Тяговая рама
- Болт
- Высокопрочная шайба для стальной конструкции
- Масленка
- Болт
- Подшипник поворота
- Высокопрочная шайба для стальной конструкции
- Болт
- Поворотное кольцо
- Высокопрочная шайба для стальной конструкции
- Болт
- Шайба
- Перекрышка
- Болт
- Сварной элемент пылезащитного кольца
- Болт
Ещё 28 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
