Sany SSR200C — Вибрационное колесо в сборе
Каток грунтовый· 61 позиций в составе· 1 моделей
Взрыв-схема узла «Вибрационное колесо в сборе» Sany SSR200C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

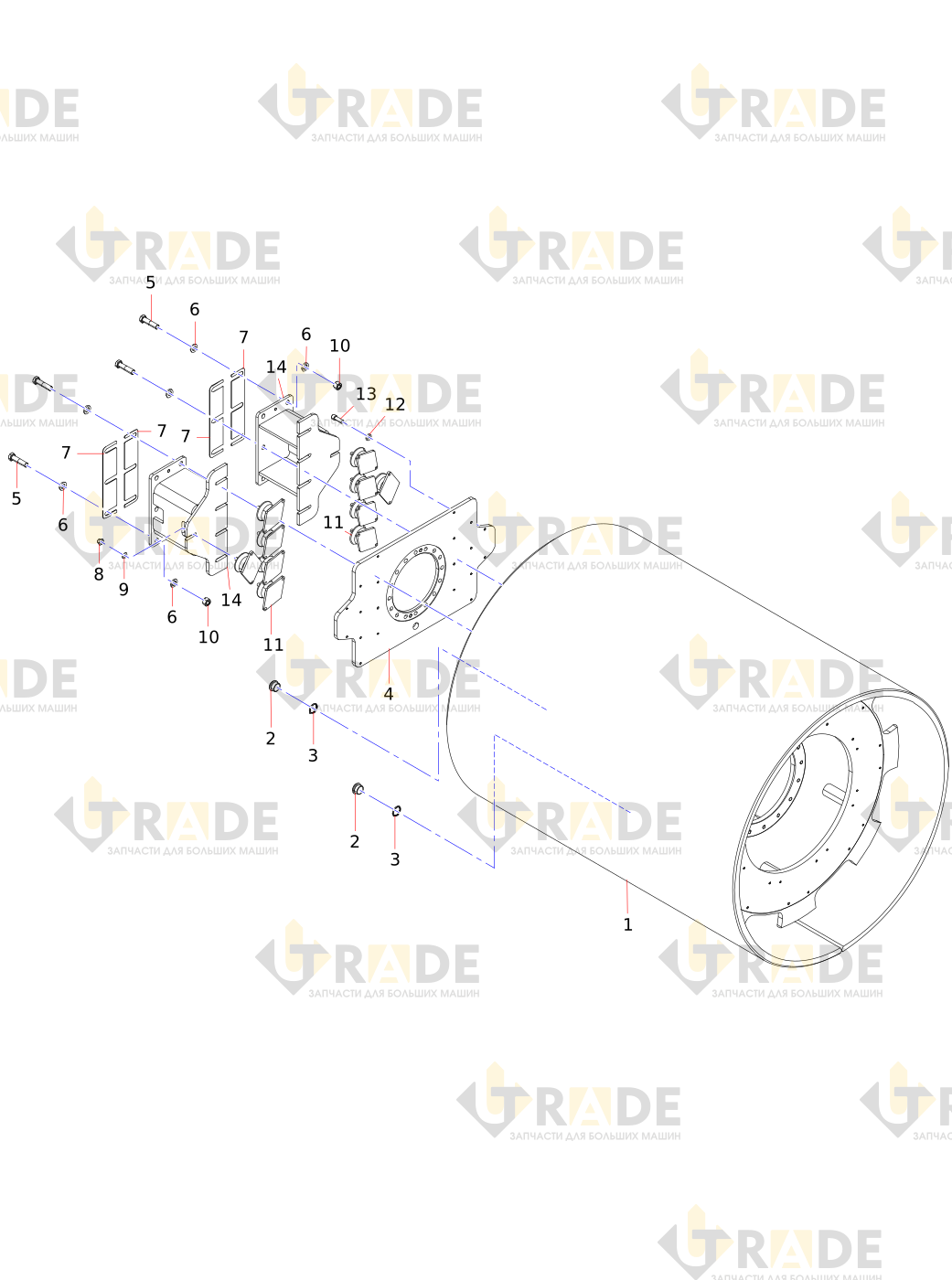

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 61- Ролик
- Средняя опорная стойка
- Подшипник качания
- Эластичное стопорное кольцо с отверстием
- Масляная пластина в сборе
- Высокопрочная шайба для стальной конструкции
- Болт
- Устройство для определения амплитуды движенияузел
- Устройство регулировки амплитуды конца вибрацииузел
- Резиновая втулка
- Шлицевой вал
- Левый корпус подшипника
- Держатель правого подшипника
- Кольцо O-образное
- Стопорный диск масла
- Скребок для грязи
- Стопорное кольцо
- Шайба
- Шайба
- Болт
- Пробка
- Шайба
- Пробка
- Амортизатор
- Шайба
- Винт
- Пластина с цветком сливы
- Высокопрочная шайба для стальной конструкции
- Гайка
- Болт
- Опорная пластина соединения рамы (левая)
Ещё 30 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы SSR200C
