Sany SSR150C — Редуктор
Каток грунтовый· 52 позиций в составе· 2 моделей

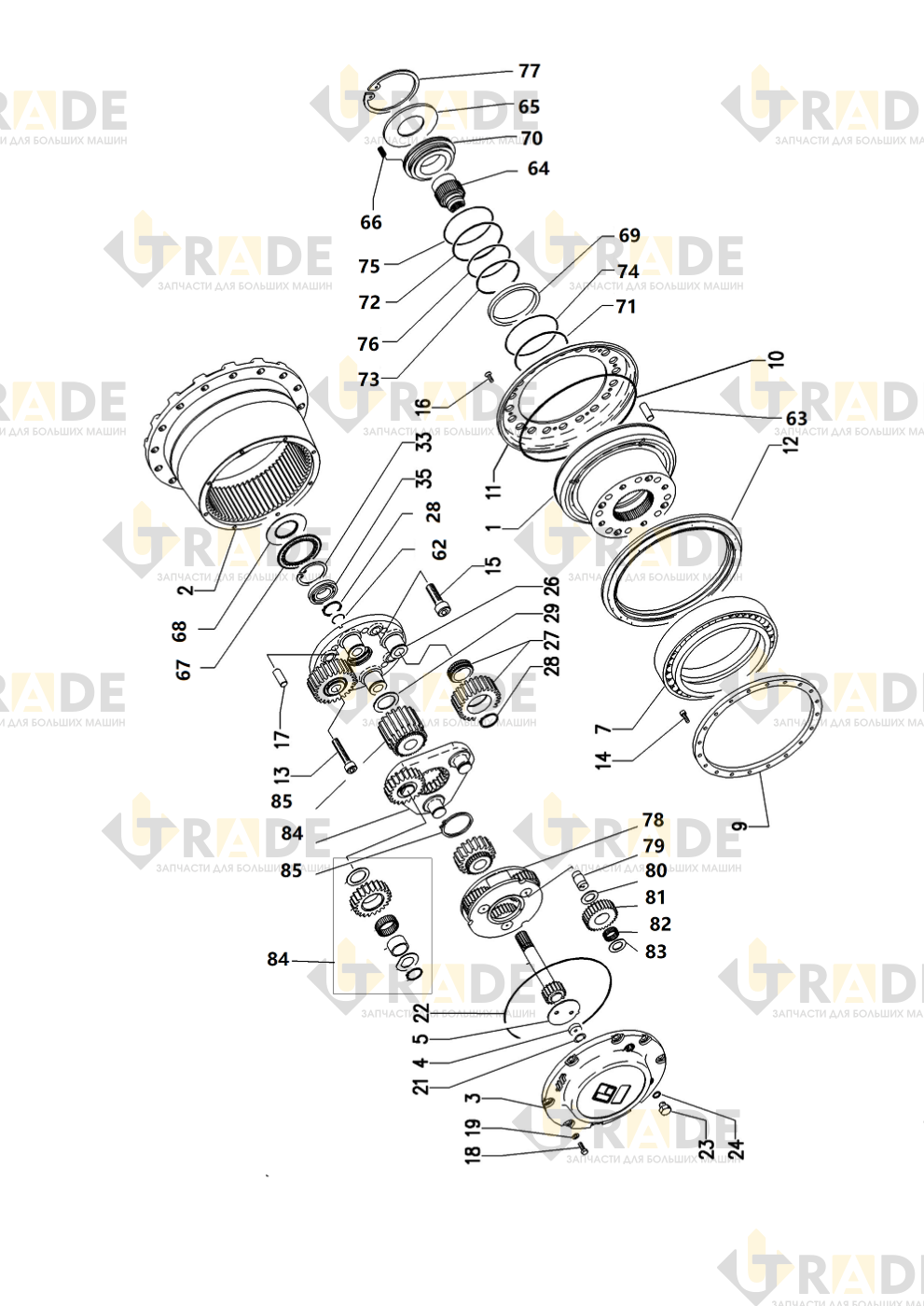

Взрыв-схема узла «Редуктор» Sany SSR150C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
26 из 52- Вал
- Перекрышка
- Ступица колеса
- Упорная шайба
- Упорная шайба
- Стопорное кольцо
- Масляное уплотнение, TRA
- О-образное кольцо
- Плавающий сальник в сборе
- Перекрышка
- Болт
- Болт
- Болт
- Седло пружины
- Болт
- Болт
- Шайба
- Головка форсунки
- О-образное кольцо
- Пробка
- Головка форсунки
- Водило планетарной передачи
- Планетарная передача
- Стопорное кольцо
- Упорная шайба
- Масляное уплотнение, TRA
Ещё 26 позиций состава и артикулы — после регистрации.
