Sany SSR140C — задняя рама в сборе
Каток грунтовый· 54 позиций в составе
Взрыв-схема узла «задняя рама в сборе» Sany SSR140C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

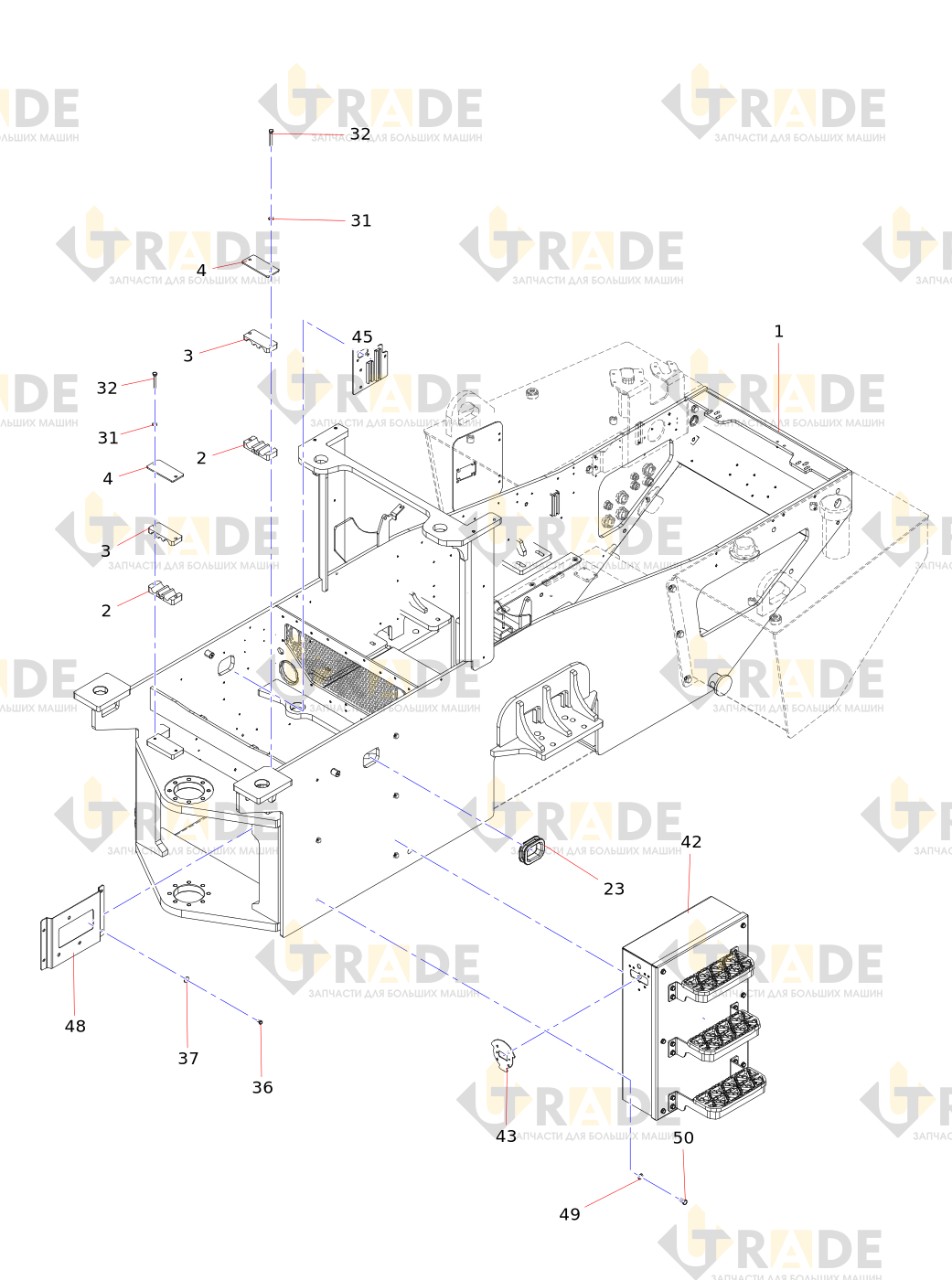

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
27 из 54- сварка задней рамы в сборе
- трубный зажим I
- трубный хомут II
- крышка трубного хомута
- Сварка гидравлического масляного бака
- сварка дизельного бачка в сборе
- монтажная пластина лампы
- Защитная плита
- сетчатый фильтр
- пластина обложки масляного бака
- Крышка замка топливного бака
- Воздушный фильтрузел
- Высокопрочная шайба для стальной конструкции
- Болт
- Гайка
- Болт
- Шайба
- Болт
- правая крышка
- Шайба
- Болт
- Резиновый шланг
- Резиновый фиксатор отверстия 80*60*20SSR220AC-10H4.2.37
- Пробка
- Защитная обложка
- замок капота
- люверс 100
Ещё 27 позиций состава и артикулы — после регистрации.
