Sany SSR120C — Передняя рама в сборе
Каток грунтовый· 26 позиций в составе

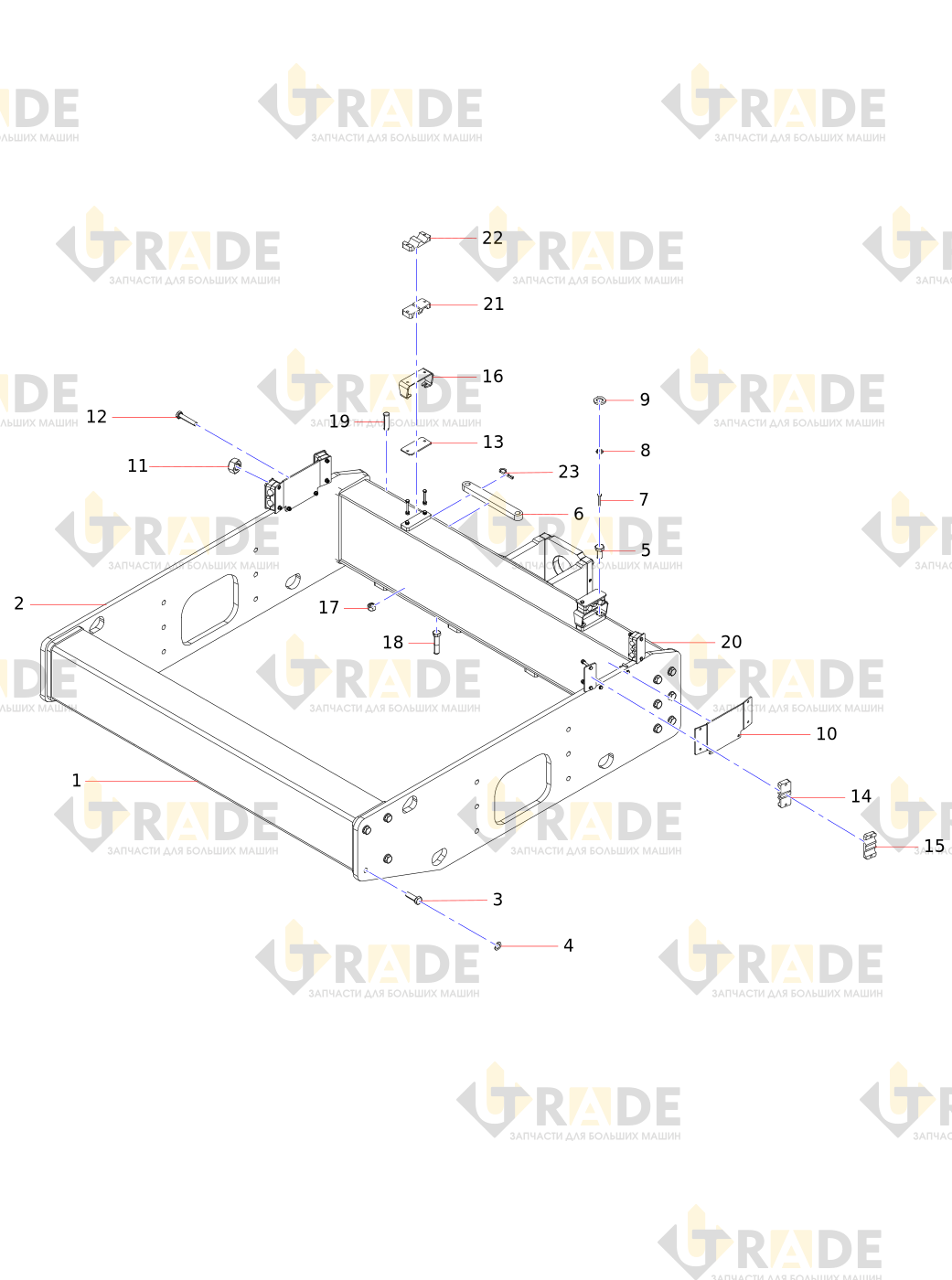

Взрыв-схема узла «Передняя рама в сборе» Sany SSR120C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
13 из 26- Болт M24×100GB5782 Grade 10.9
- Передняя поперечина
- Задняя поперечина
- Шайба
- Болт
- Крышка трубного хомута
- Болт
- Трубный зажим I
- Трубный хомут II
- Шайба
- Пружинная шайба
- Гайка
- Болт
Ещё 13 позиций состава и артикулы — после регистрации.
