Sany SSR100C — Детали кабины полно-гидравлического однобарабанного катка JRSR13 в сборе
Каток грунтовый· 44 позиций в составе· 1 моделей

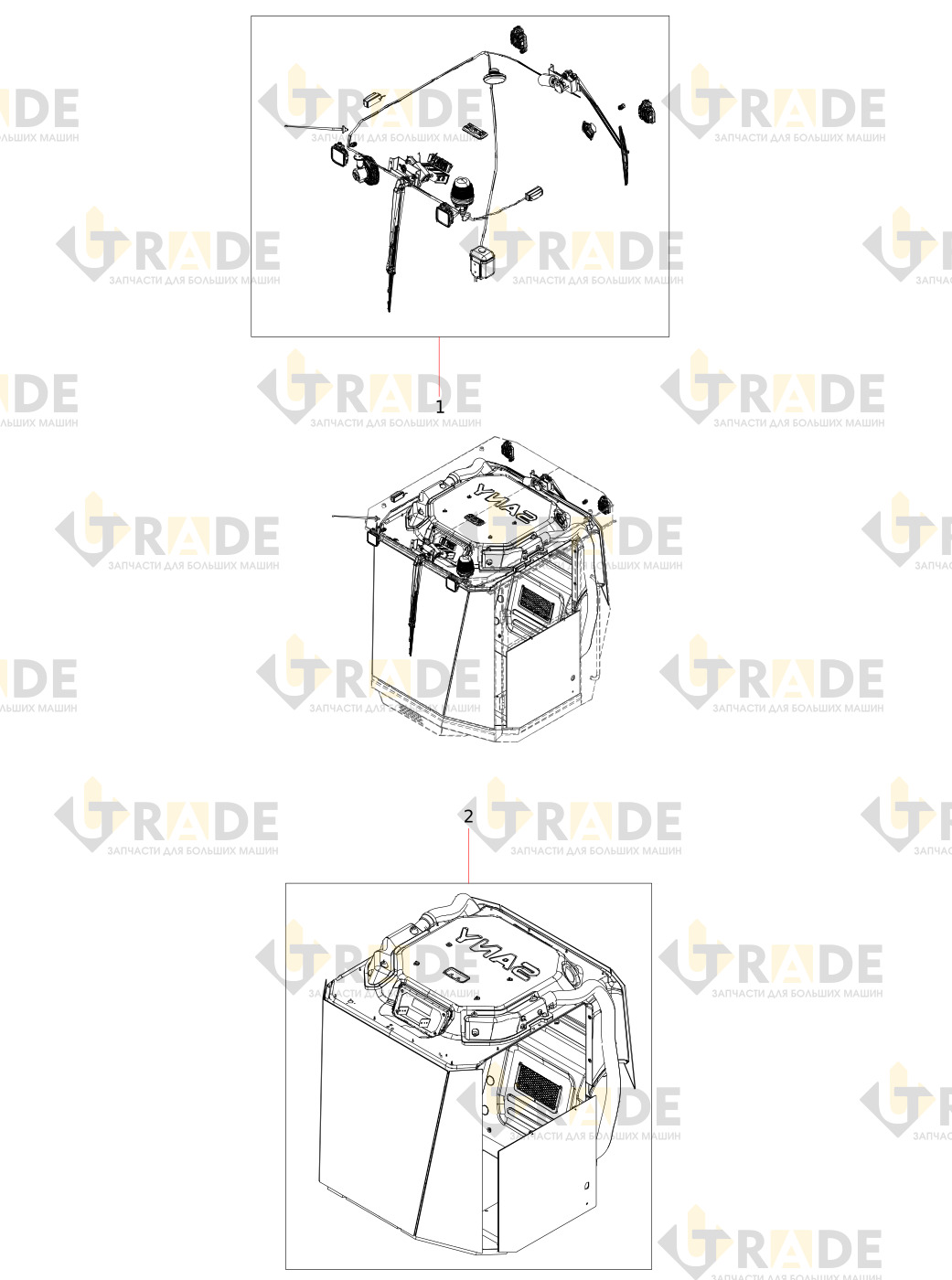

Взрыв-схема узла «Детали кабины полно-гидравлического однобарабанного катка JRSR13 в сборе» Sany SSR100C: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 44- Электрооборудование кабины с одним стальным колесомузел
- внутренняя и внешняя отделка в сбореузел
- Корпус кабиныузел
- Рым-винт
- уплотнительная планка правой двери
- правое раздвижное окно
- большой подстаканник для воды
- Шайба
- Шайба
- Пружинная шайба
- Пружинная шайба
- Болт
- Болт
- уплотнение левой двери
- левое раздвижное окно
- Защитный колпачок
- штекерный компонент
- табличка на кузове автомобиля
- дверной замок
- Монтажное гнездо
- газовая пружина
- дверной замок
Ещё 22 позиций состава и артикулы — после регистрации.
