Sany SSP90C-8SEV1 — Спиральный распределительный узел в сборе
Асфальтоукладчик· 62 позиций в составе· 2 моделей

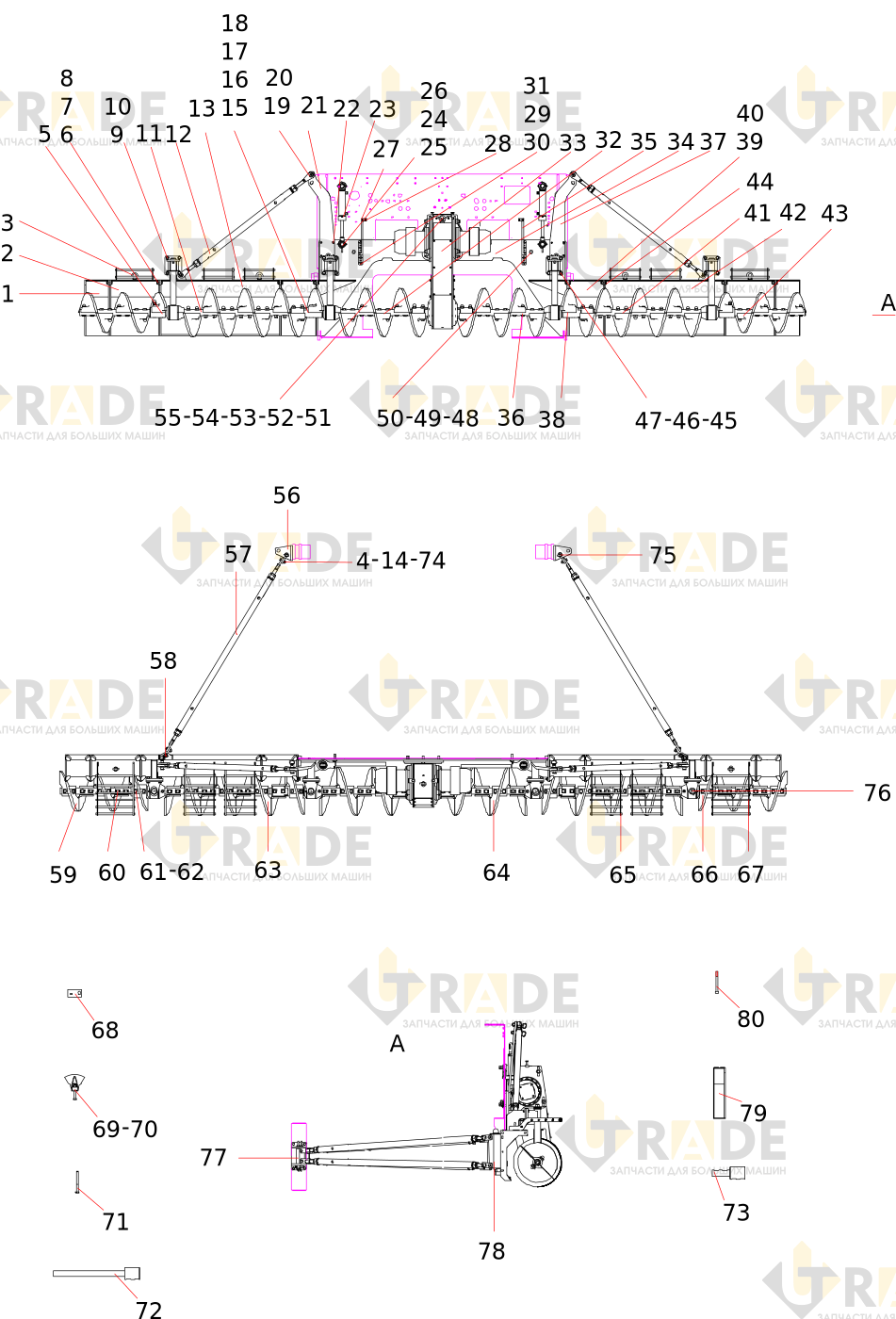

Взрыв-схема узла «Спиральный распределительный узел в сборе» Sany SSP90C-8SEV1: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
31 из 62- Ударная пластина
- Ударная пластина
- Рым-винт
- Болт
- Удлинительный вал 500
- Болт
- Пружинная шайба
- Гайка
- Болт
- Монтажная планка
- Кронштейн подвеса левый с длинным валом в сборе второйузел
- Тяга 1250узел
- Левый направляющий экран 1205
- Гайка
- Втулка торцевая вала левая
- Левый поворотный соединительный нож 480
- Болт
- Гайка
- Соединительный штифтузел
- Стальной штифт
- Рама левой тяги
- Болт
- Спиральный подъемный цилиндрузел
- Стопорное кольцо торца вала
- Болт
- Пружинная шайба
- Левый указатель поворота
- Болт
- Шайба
- Линейка
- Болт
Ещё 31 позиций состава и артикулы — после регистрации.
