Sany SPS1414HA — Электрическая система
· 47 позиций в составе
Взрыв-схема узла «Электрическая система» Sany SPS1414HA: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

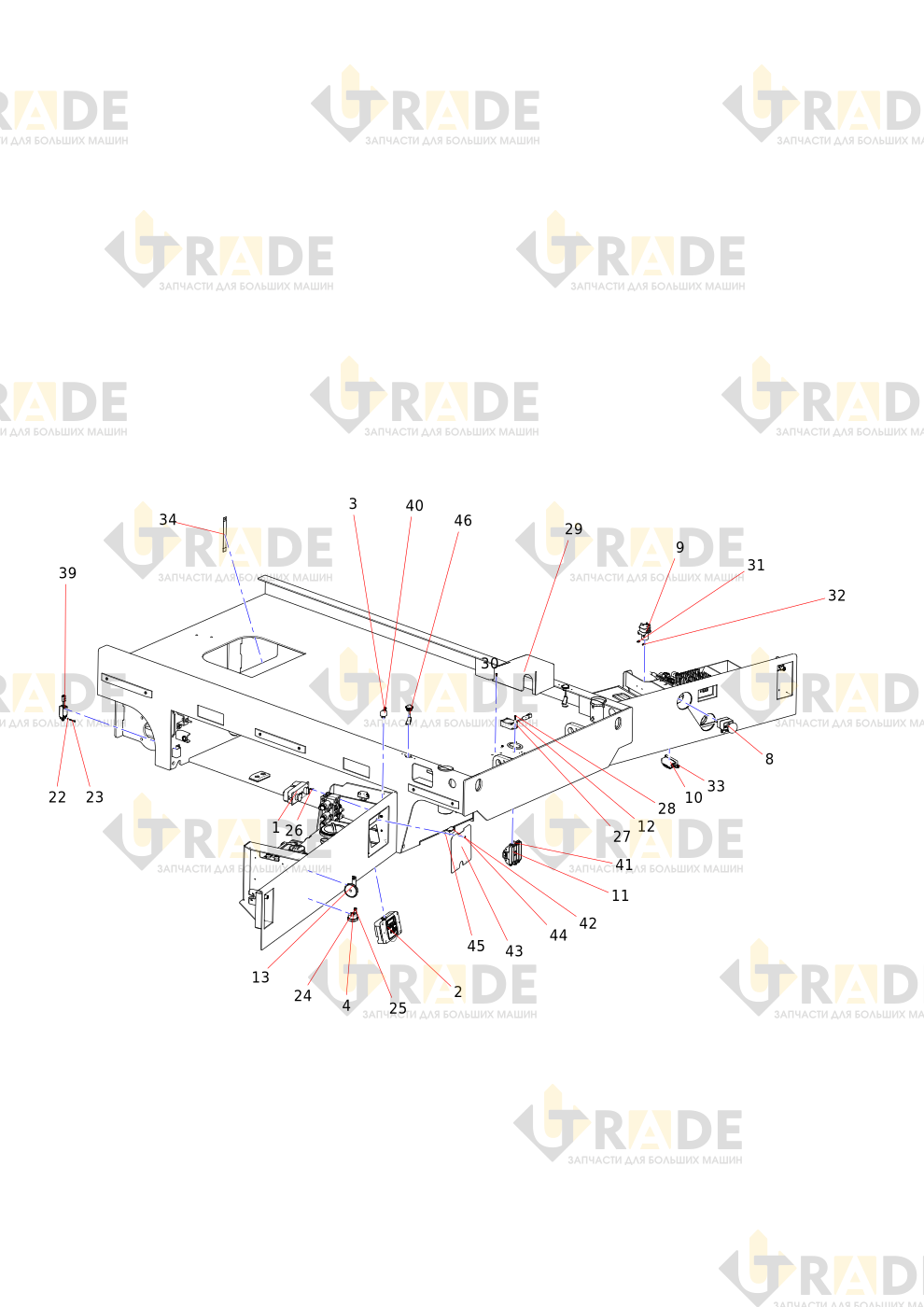

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
24 из 47- Датчик угла
- Винт
- Винт
- Электрический гудок
- Винт
- Жгут проводов
- Аккумулятор (+) – Главный предохранитель
- Нижняя панель управленияузел
- Шайба
- Шайба
- Главный предохранитель – Главный выключатель питания
- Программируемый логический контроллер
- Винт
- Винт
- Главный выключатель питания – Контактор
- Промежуточное реле
- Защитный кожух концевого выключателя
- Шарнир
- Контактор – Контроллер двигателя B+
- Зуммер
- Винт
- Защитная панель ECU
- Клемма B- контроллера → отрицательный полюс АКБ
- Датчик угла
Ещё 23 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяДругие узлы SPS1414HA
