Sany SPS0808HA — Сборочный узел вилочной рамы
· 43 позиций в составе· 1 моделей
Взрыв-схема узла «Сборочный узел вилочной рамы» Sany SPS0808HA: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

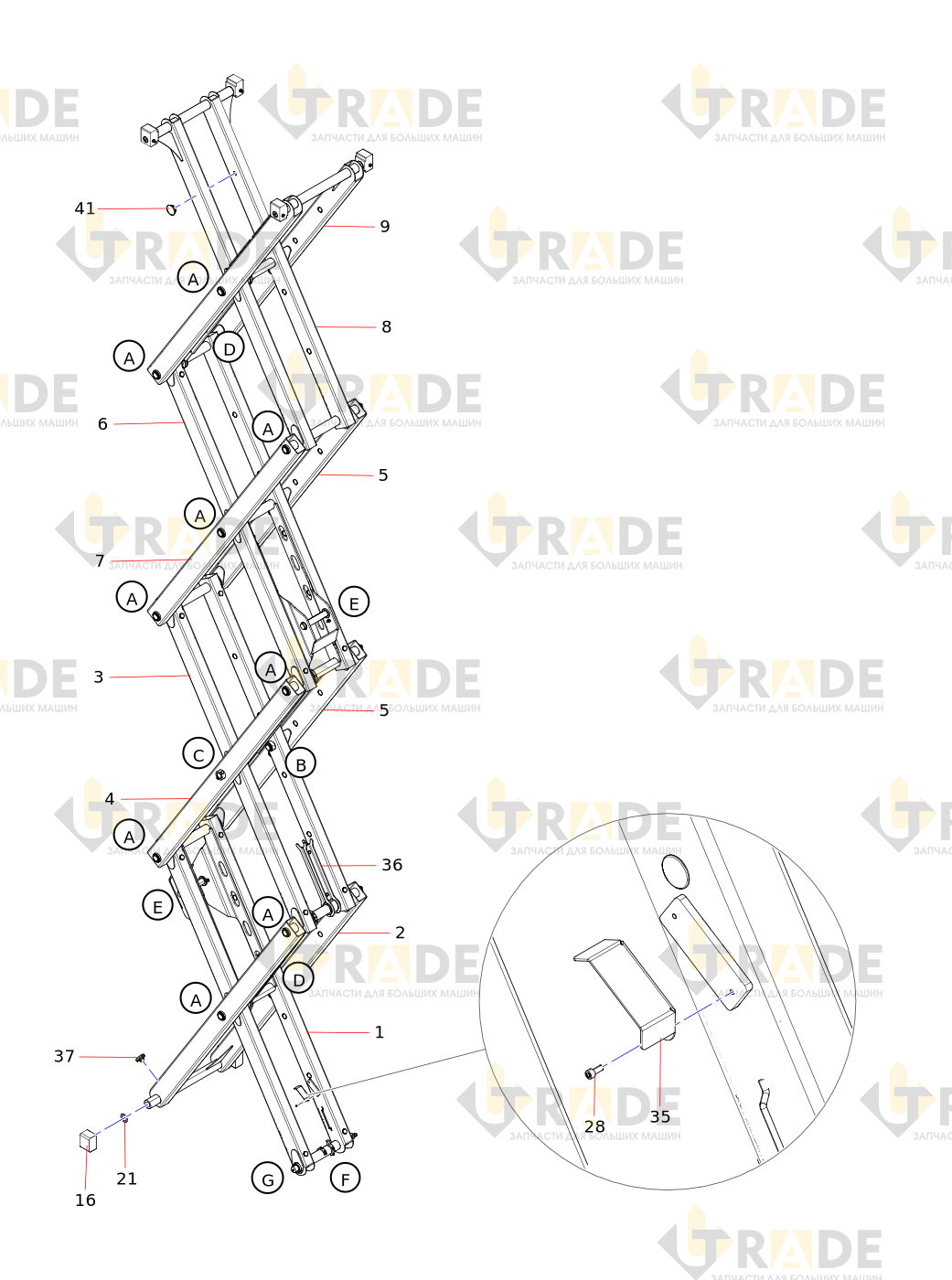

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
22 из 43- Длинный штифт шасси
- Канал для электропроводки малой оси
- Ударный блок выключателя верхнего хода
- Полированный шток шарнира
- Ударный блок выключателя нижнего хода
- Длинный штифтовой вал
- Короткий штифтовой вал
- Шайба
- Винт
- Шайба
- Защитный кожух датчика угла
- Правая направляющая шасси
- Левый ползунок шасси
- Распорная прокладка вилки
- Болт
- Распорная втулка
- Гайка
- Вал штифта масляного цилиндра
- Болт
- Болт
- Сварная сборка внутренней вилки (тип 1)
- Электрофоретическая пробка
Ещё 21 позиций состава и артикулы — после регистрации.
ЗарегистрироватьсяПрименяется в моделях
Другие узлы SPS0808HA
