Sany SMHW80 — Кабина
Перегружатель· 36 позиций в составе· 3 моделей

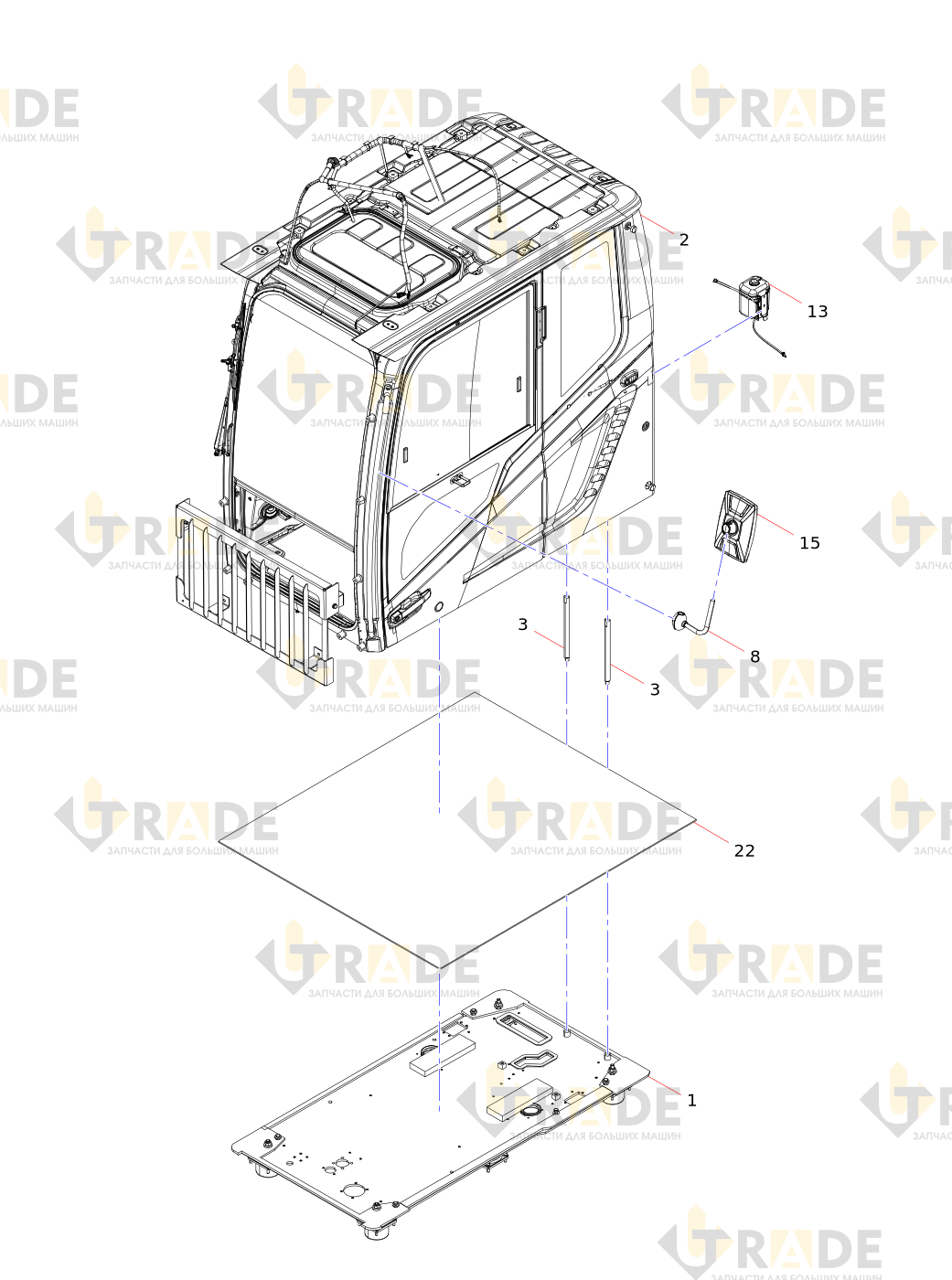

Взрыв-схема узла «Кабина» Sany SMHW80: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
18 из 36- Рама опорной плитыузел
- Кабина в сбореузел
- Распорка стержня
- Вертикальная плита
- Внутренняя пластина газовой обложки
- Губка для уплотнения вентиляционных отверстий на уровне ног
- Коробка для подлокотника сиденья кабиныузел
- Кронштейн зеркала заднего видаузел
- Вентиляционное отверстие на уровне ног
- Шайба
- Болт
- Защитный экран для вентиляции на уровне ног
- Чайник
- Болт пластины обложки элемента внутреннего воздушного фильтра
- Зеркало заднего вида в сборе
- Тормозная педальузел
- Кронштейн уровня
- Уровень
Ещё 18 позиций состава и артикулы — после регистрации.
