Sany SMHW30 — Сборка стрелы
Перегружатель· 73 позиций в составе· 1 моделей
Взрыв-схема узла «Сборка стрелы» Sany SMHW30: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

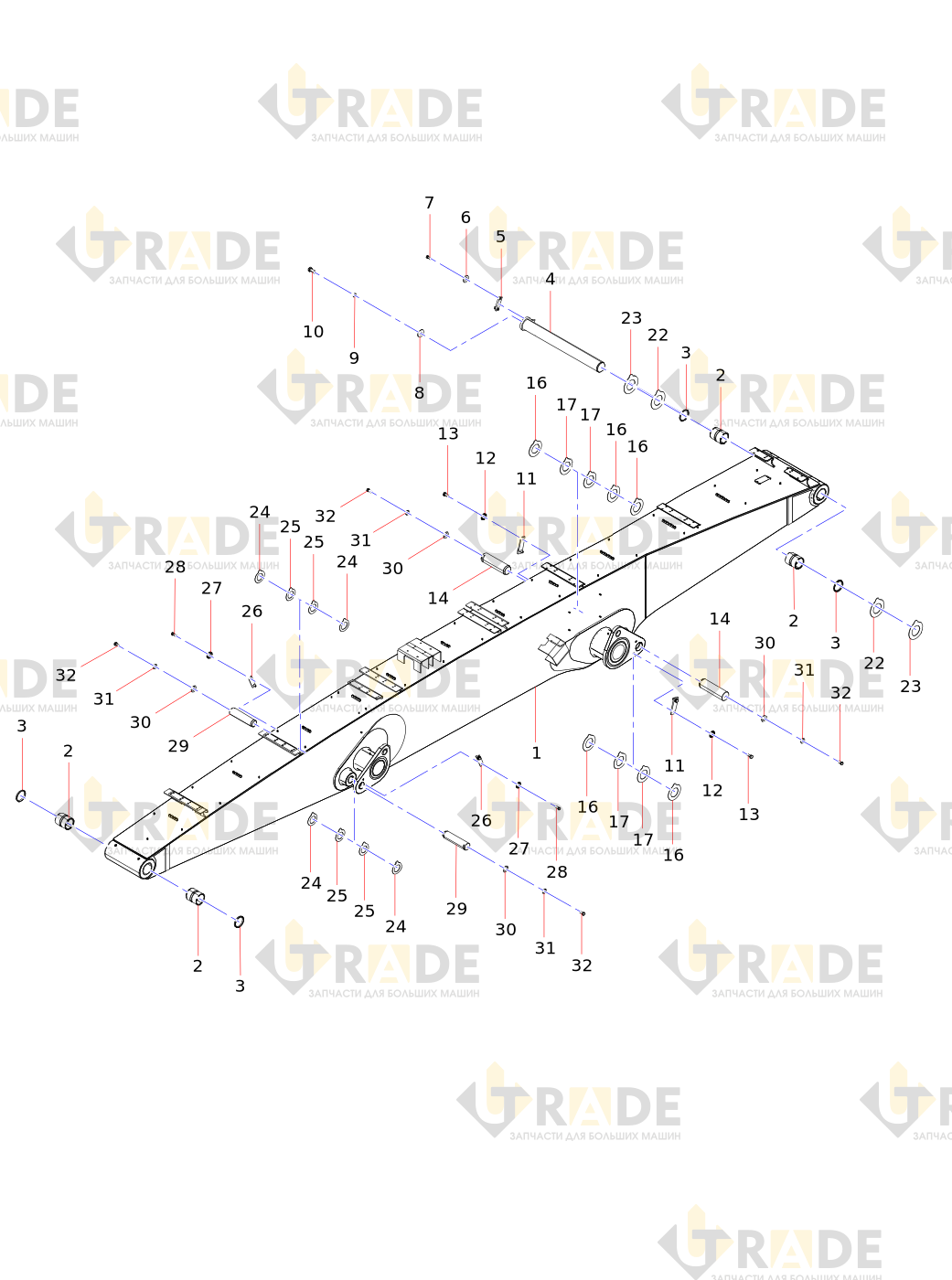

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
37 из 73- Сварочная сборка стрелы
- Втулка
- Кольцо пылезащитное
- Вал штифта
- Нажимная планка
- Высокопрочная шайба для стальной конструкции
- Болт
- Шайба
- Пружинная шайба
- Болт
- Запорная пластина I
- Шайба
- Болт
- Палец A1
- Гидравлическая схема стрелыузел
- Смоляная шайба (Φ92×Φ160)
- Смоляная шайба (Φ92×Φ160)
- Штифтовой вал Ⅴ
- Нажимная планка
- Высокопрочная шайба для стальной конструкции
- Болт
- Смоляная шайба (Φ102×Φ180)
- Смоляная шайба (Φ102×Φ180)
- Прокладка из смолы
- Смоляная шайба (Φ72×Φ120)
- Стопорная пластина III
- Шайба
- Болт
- Палец A1
- Шайба
- Пружинная шайба
- Болт
- Линия смазки стрелы (8,6 м)узел
- Электрическая система стрелыузел
- Сухарь
- Сухарь
- Хомут трубопровода
Ещё 36 позиций состава и артикулы — после регистрации.
