Sany SMHC70 — S12570 штанга в сборе
Перегружатель· 42 позиций в составе· 1 моделей

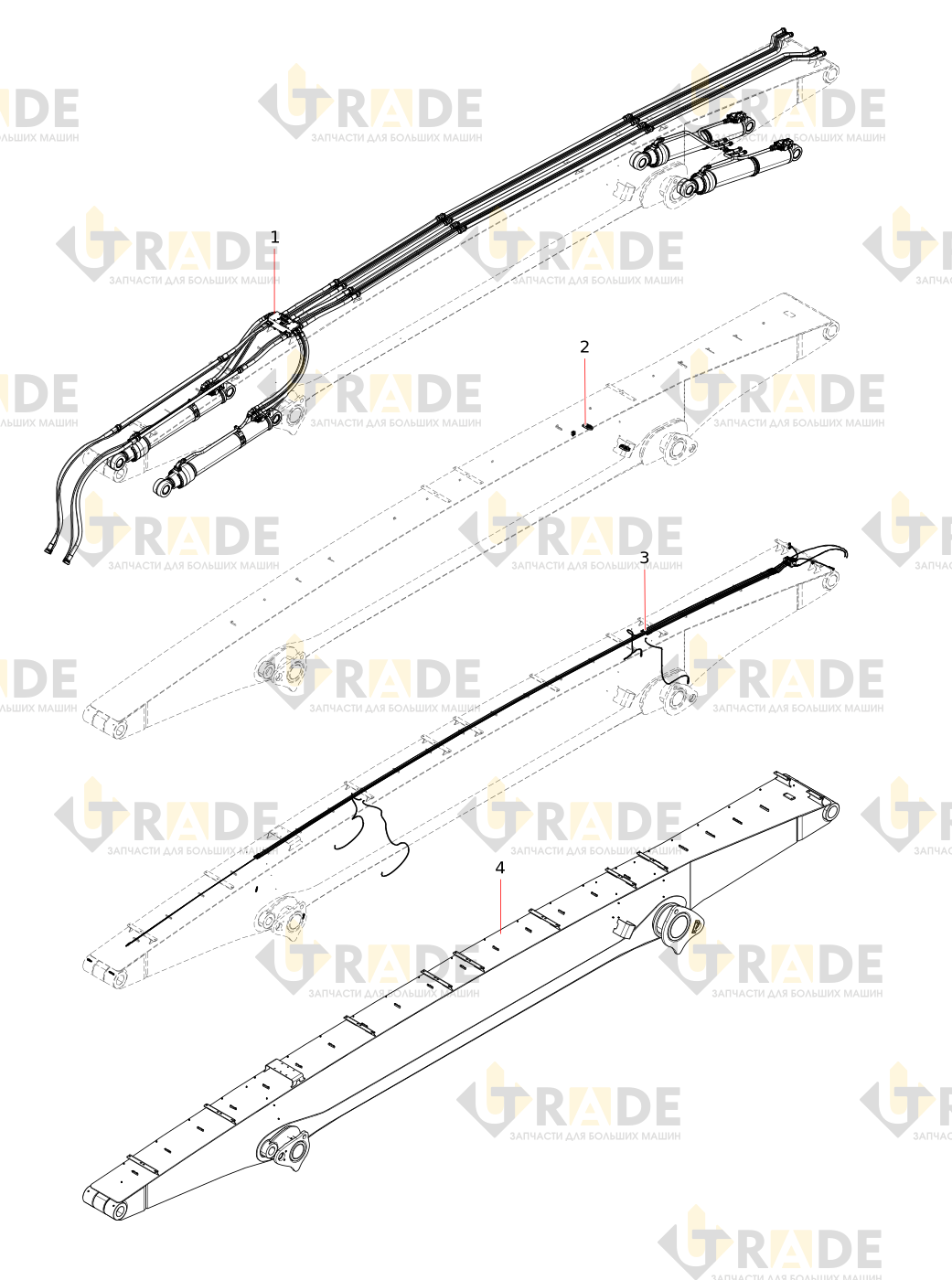

Взрыв-схема узла «S12570 штанга в сборе» Sany SMHC70: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
21 из 42- электрическая система стрелыузел
- Гидравлическая система для штанги длиной 12,5 музел
- линия смазки стрелыузел
- S12570 сварка штанги в сборе
- прокладка I
- прокладка II
- Гайка
- Шайба
- Пылезащитное кольцо AF
- втулка вала I
- Болт
- Шайба
- зажимная пластина штифтового вала масляного цилиндра стрелы
- Штифтовой вал A1
- Штифтовой вал A2
- Болт
- стопорная пластина II
- опорная плита трубного зажима II
- прижимная пластина трубного хомута II
- Винт
- прижимная пластина I
Ещё 21 позиций состава и артикулы — после регистрации.
