Sany SMHC35 — Схема электрической системы комнаты управления
Перегружатель· 40 позиций в составе· 1 моделей

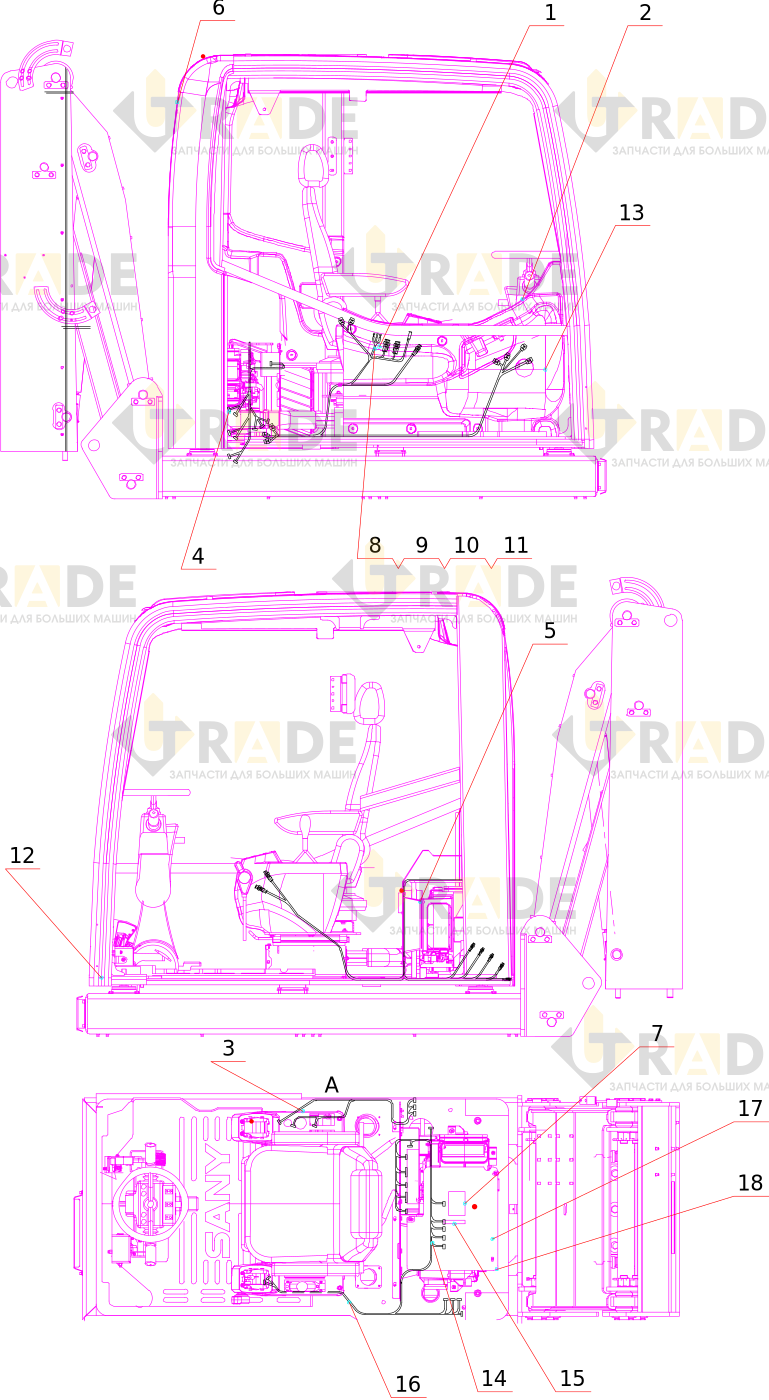

Взрыв-схема узла «Схема электрической системы комнаты управления» Sany SMHC35: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
20 из 40- Жгут проводов переключателя управления / схема подключения
- Компоновка/схема подключения передней панелиузел
- Схема расположения/подключения правой консолиузел
- Жгут проводов кабины/электрическая схема
- Монтаж электрической коробки/схема подключенияузел
- Осветительный прибор
- Электрическая монтажная пластина/электрическая схема кабины
- 2-розетка сердечника Deutsch
- 2-заглушка сердечника Deutsch
- 3-заглушка сердечника Deutsch
- 6-розетка сердечника Deutsch
- Передняя фара
- Солнечный датчик
- Плавкий предохранитель
- Плавкий предохранитель
- Жгут проводов/схема подключения кондиционера
- Промежуточное реле
- Промежуточное реле
- Гнездо реле
- Промежуточное реле
Ещё 20 позиций состава и артикулы — после регистрации.
