Sany SMHC 100 — Электрическая система поворотной платформы
Перегружатель· 30 позиций в составе· 1 моделей
Взрыв-схема узла «Электрическая система поворотной платформы» Sany SMHC 100: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

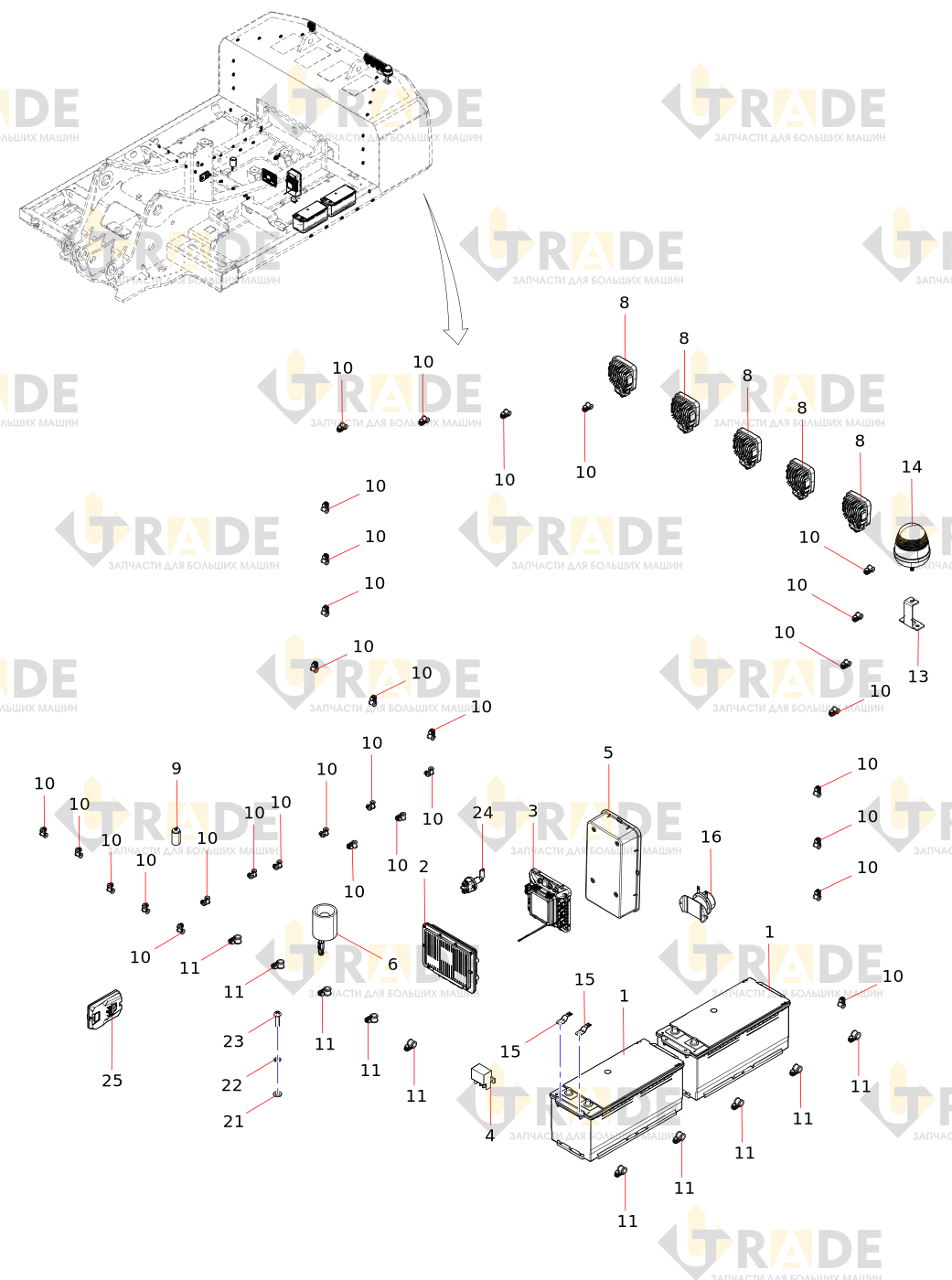

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
15 из 30- Кислотная АКБ
- Программируемый логический контроллер
- Интегрированная схемаузел
- Реле большого тока
- Распределительная коробка шасси в сбореузел
- Многотональный звуковой сигнал в сбореузел
- Схема системы сборки токопроводящих колецузел
- Осветительный прибор
- Бесконтактный переключатель
- Крепежный зажим 13.0
- Системная схема крепежного зажима 34.5
- Кронштейн сигнальной лампы
- Крепежный зажим 21.2 в сборе
- Предупредительный световой сигнал
- Фиксированная опорная пластина
