Sany SKT130S — Батарейная коробка в сборе

Карьерный самосвал· 44 позиций в составе· 1 моделей

Взрыв-схема узла «Батарейная коробка в сборе» Sany SKT130S: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

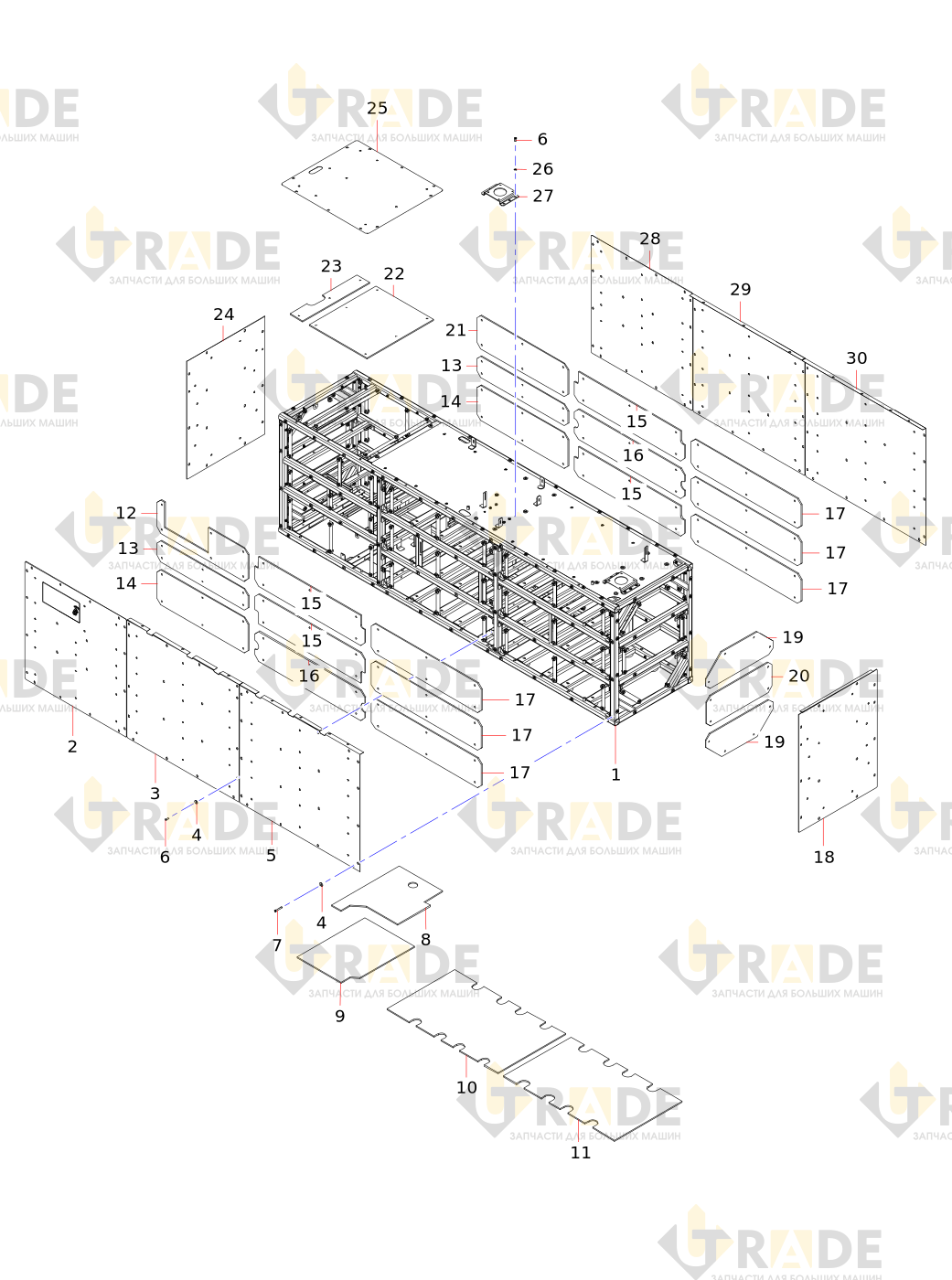

Чертёж узла «Батарейная коробка в сборе» Sany SKT130S

Чертёж узла

Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.

Открыть чертёж в HD

Каталог Sany

Все модели Sany →Карьерные самосвалы →

Состав узла

22 из 44

Каркас корпуса аккумулятора
Крышка передняя
Передняя крышка
Шайба
Пластина боковой обложки
Болт
Болт
Подогревательная плитаⅠ
Подогревательная плитаⅠ
Подогревательная плитаⅠ
Подогревательная плитаⅠ
ИзоляторⅠ
ИзоляторⅠ
ИзоляторⅠ
Промежуточная изоляцияⅢ
Промежуточная изоляцияⅡ
ИзоляторⅠ
Перекрышка
Боковая изоляцияⅠ
Боковая изоляцияⅡ
ИзоляторⅠ
Верхняя изоляцияⅠ

Ещё 22 позиций состава и артикулы — после регистрации.
