Sany SCM2000C-10R — Вторичный питатель
Фреза· 88 позиций в составе

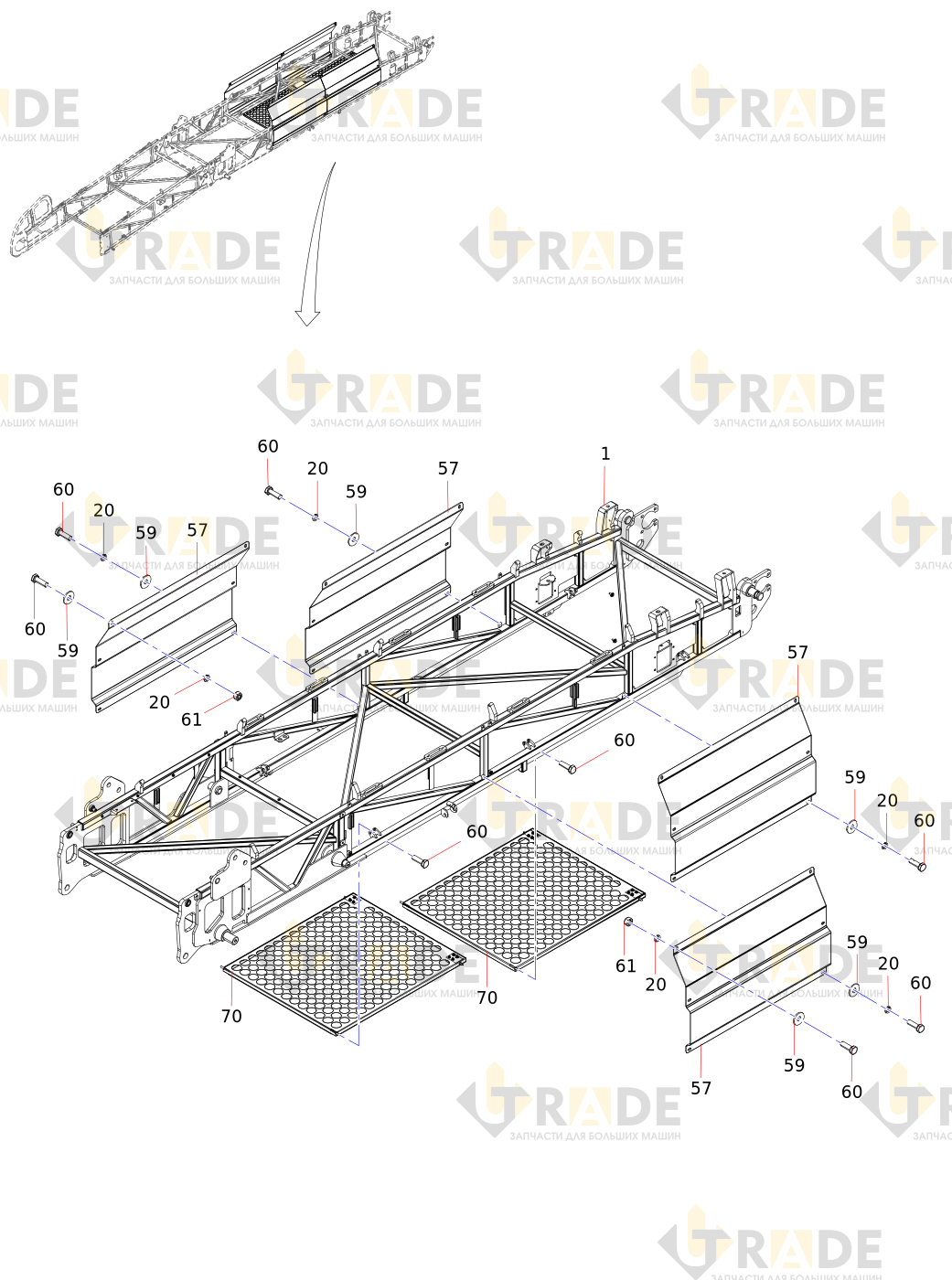

Взрыв-схема узла «Вторичный питатель» Sany SCM2000C-10R: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.
Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
44 из 88- Верхняя часть рамы машины
- Нижняя часть рамы машины
- Плита скользящего подшипника в сборе
- Латунная втулка 50/60-80
- Сварная конструкция соединительной пластины
- Шайба
- Пружина стопорная второй ступени подачи Ⅰ
- Болт
- Пружинная шайба
- Корпус привода ролика вторичной подачи в сбореузел
- Ролик изгиба в сбореузел
- Блок гаек
- Натяжной винт
- Шайба
- Гайка
- Вал фиксирующий второй ступени подачи Ⅲ
- Пин-карта
- Шайба
- Пружинная шайба
- Болт
- Соединительный шток
- Латунная втулка 40/50-50
- Латунная втулка 40/50-35
- Пружина стопорная второй ступени подачи Ⅱ
- Шайба
- Пружинная шайба
- Болт
- Складной цилиндр подачи материалаузел
- Ограничительная плита
- Дистанционное кольцо
- Вал фиксирующий второй ступени подачи Ⅳ
- Опора крышки I
- Опора крышки II
- Опора крышки III
- Алюминиевый компонентузел
- Крышка вентилятора в сбореузел
- Полиуретановый нижний ролик
- Шайба
- Винт
- Гайка
- Бункер в сбореузел
- Опорный ролик
- Гайка
- Болт
Ещё 44 позиций состава и артикулы — после регистрации.
