Sany SCM1000C-8 — Система разбрызгивания воды
Фреза· 46 позиций в составе· 1 моделей
Взрыв-схема узла «Система разбрызгивания воды» Sany SCM1000C-8: состав узла, чертёж с номерами позиций и применимость к другим моделям линейки. Полный состав, каталожные номера и чертёж в высоком разрешении — после бесплатной регистрации.

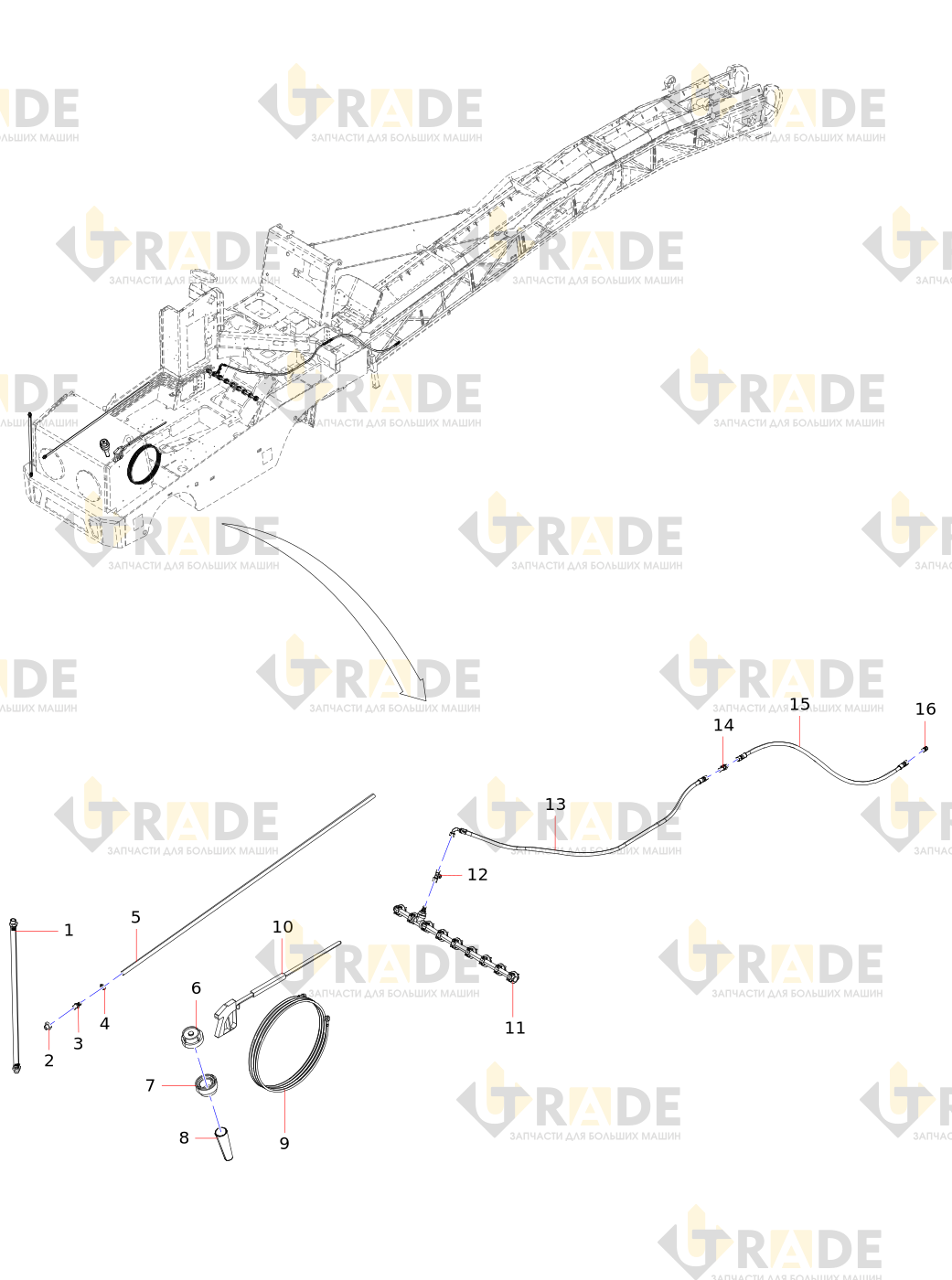

Чертёж узла
Показан водяной тизер низкого разрешения. Оригинал и артикулы позиций открыты зарегистрированным пользователям.
Открыть чертёж в HDСостав узла
23 из 46- Крепежная пластина узла выпуска воды
- Гайка наконечника
- Выход воды в сбореузел
- Прямое соединение
- Водяной насос высокого давленияузел
- Водяной фильтр в сбореузел
- Сборка спринклеров с фрезерной ступицейузел
- L-образный комбинированный тройник
- Переходное соединение
- Соединение
- Проходное соединение
- Гидравлическая стальная труба 12
- Хомут трубопровода
- Гнутая стальная труба системы охлаждения
- Уплотнительное кольцо FSR
- Тройниковый соединитель
- Гнутый узел распыления воды IIузел
- Пружинная шайба
- Шайба
- Болт
- Шайба
- Пружинная шайба
- Болт
Ещё 23 позиций состава и артикулы — после регистрации.
